R E Ž I J N Í _ S T Ů L _ W
S W - S I E M E N S
|
![](WSW_HOME.JPG)
|
Další
dokumentace: přepojovací pole, předávací protokol něm., zpráva o rekonstrukci HSB
DALŠÍ
DOKUMENTACE:

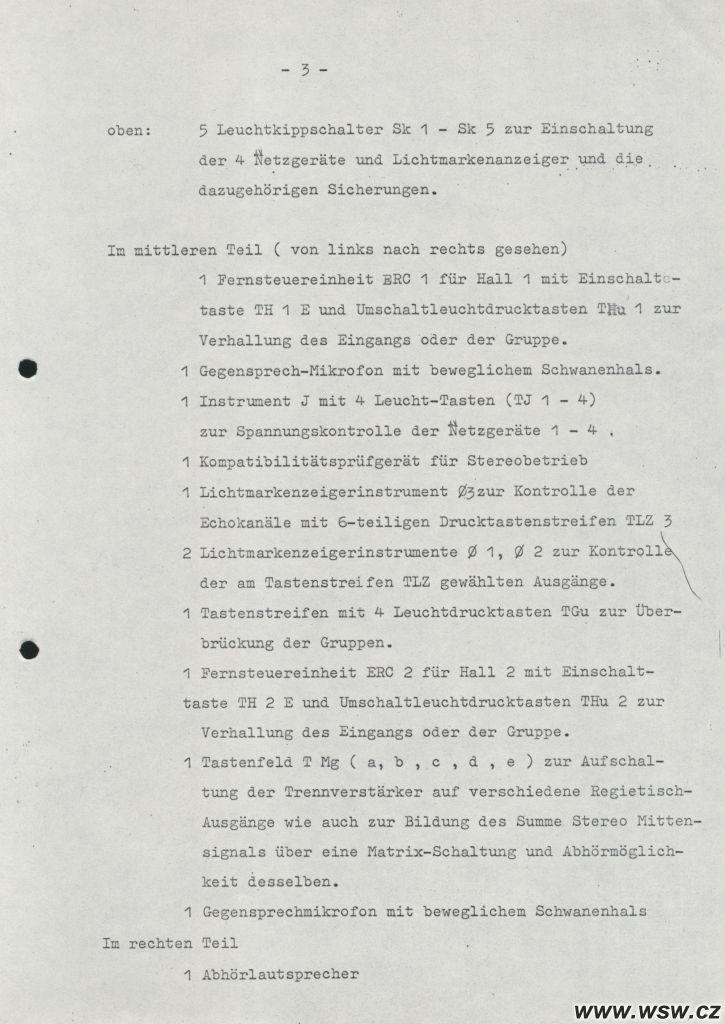

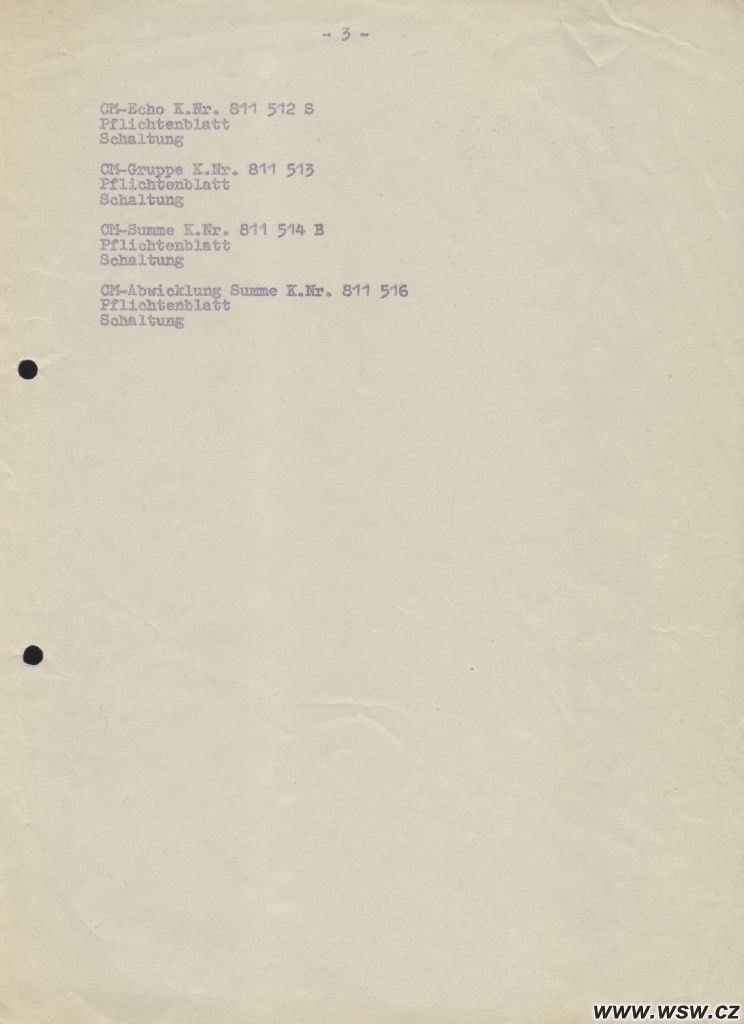

Zapojení přepojovacího pole režijního
stolu WSW:
![](92WSW_SCHALTE/TN_WSW_SCHALTE01.JPG)

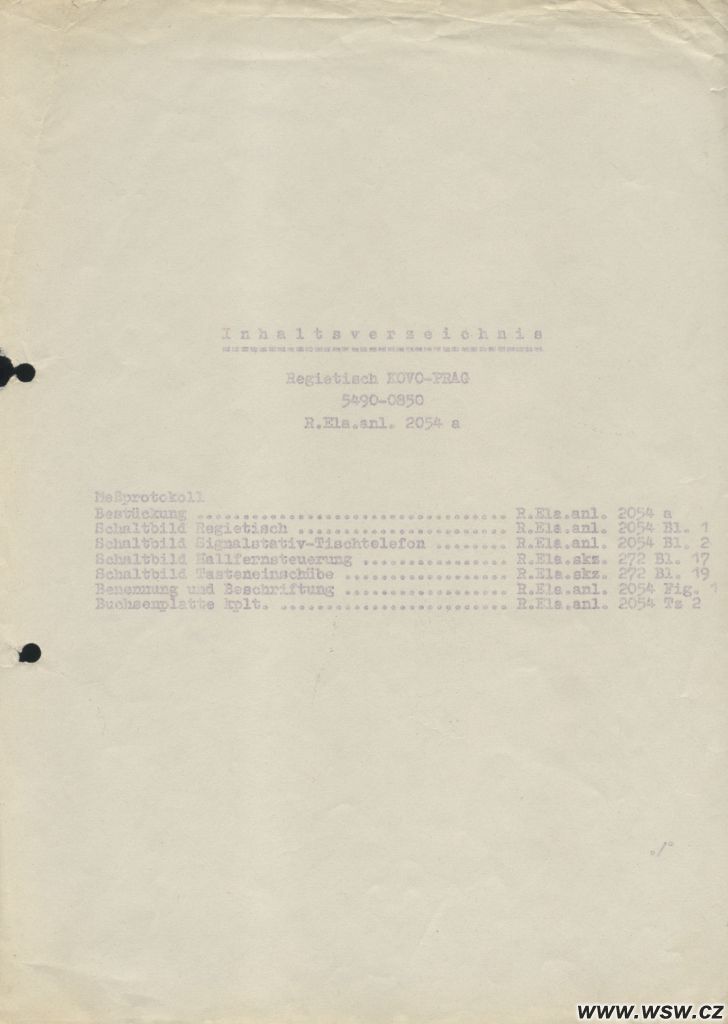

Strana 1 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE02.JPG)

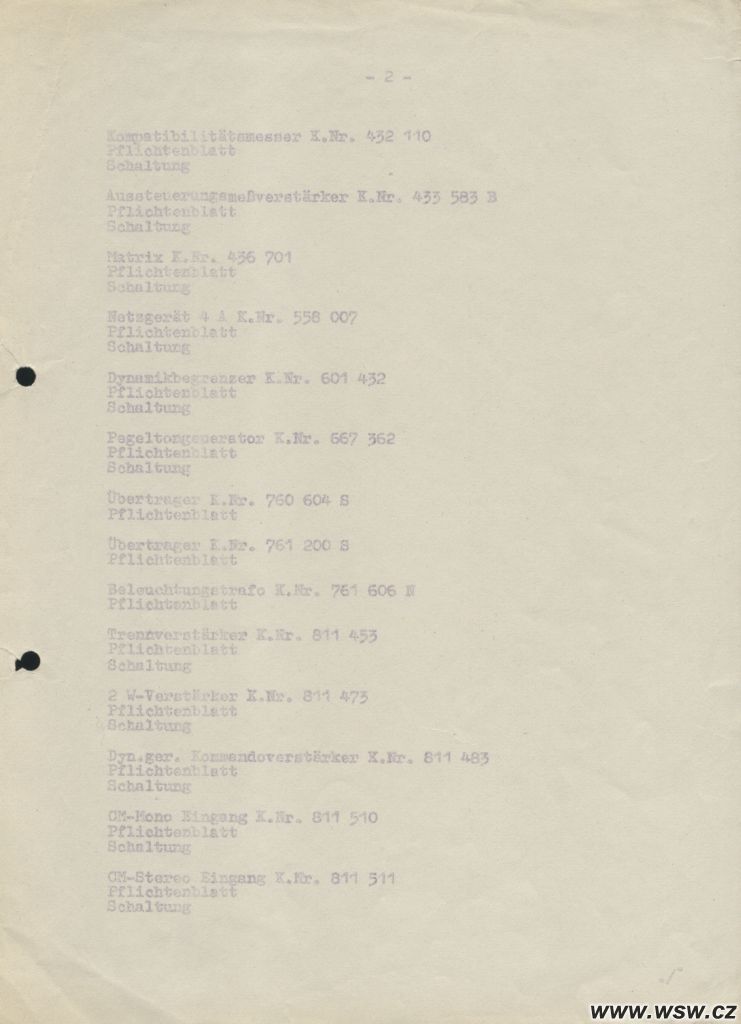

Strana 2 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE03.JPG)
Strana 3 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE04.JPG)
Strana 4 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE05.JPG)

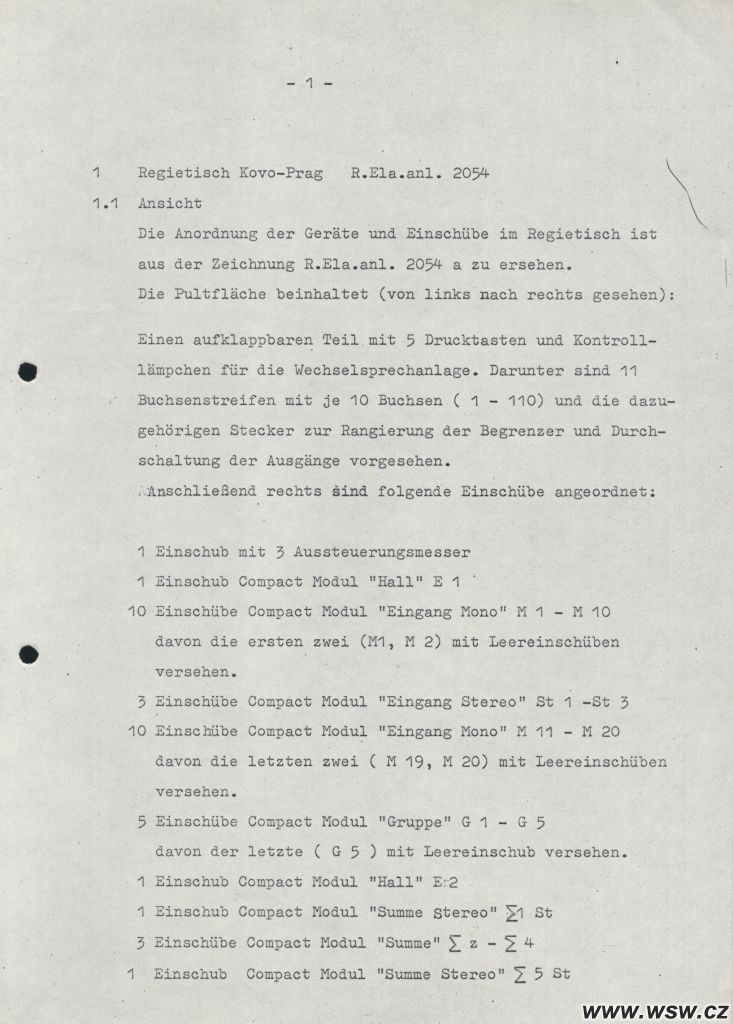

Strana 5 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE06.JPG)

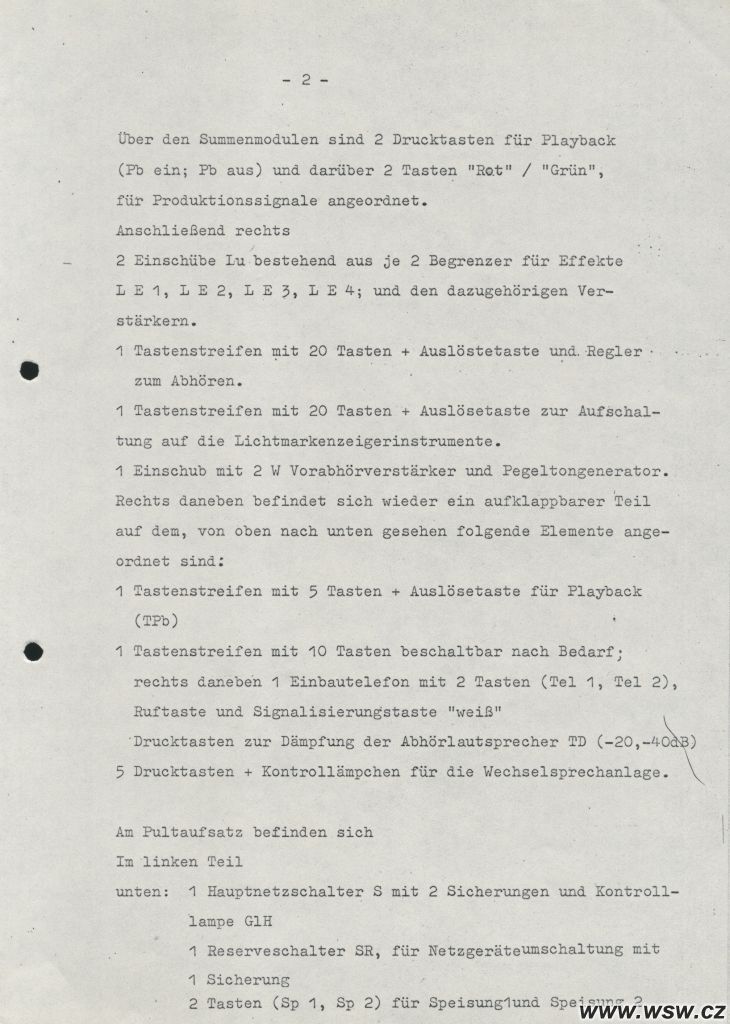

Strana 6 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE07.JPG)
Strana 7 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE08.JPG)

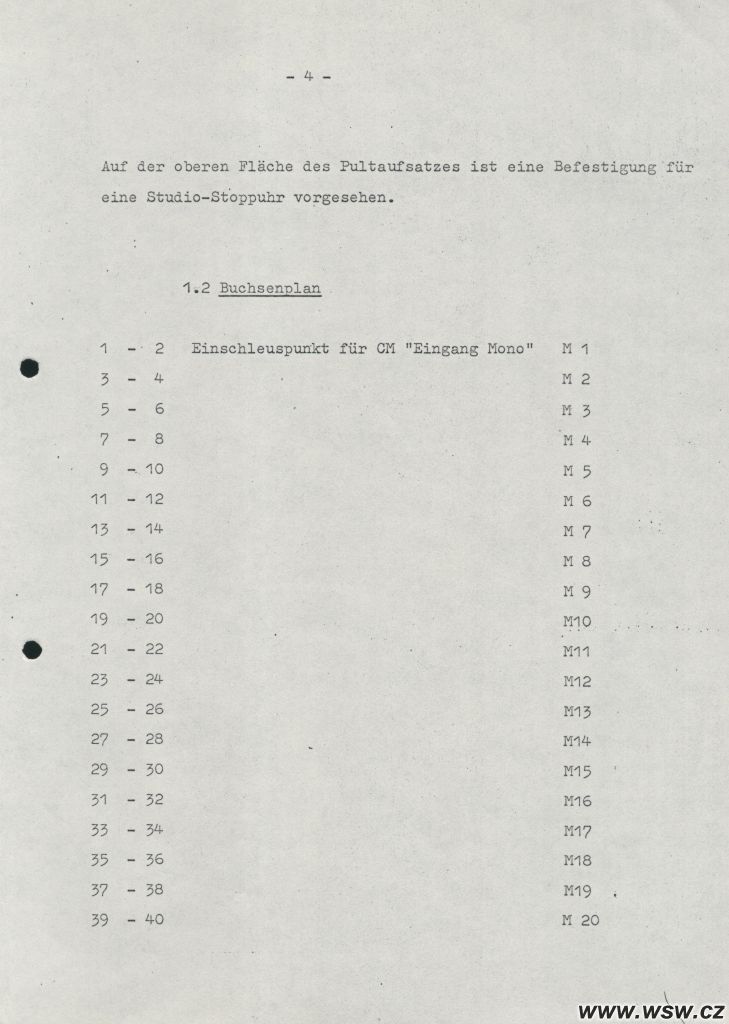

Strana 8 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE09.JPG)

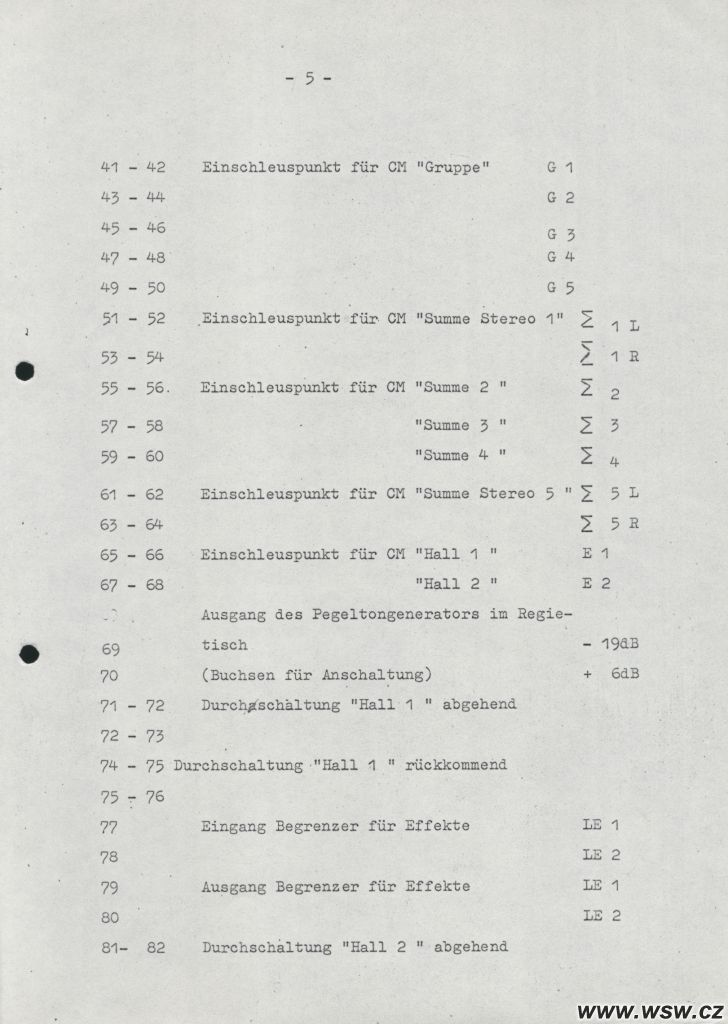

Strana 9 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE10.JPG)

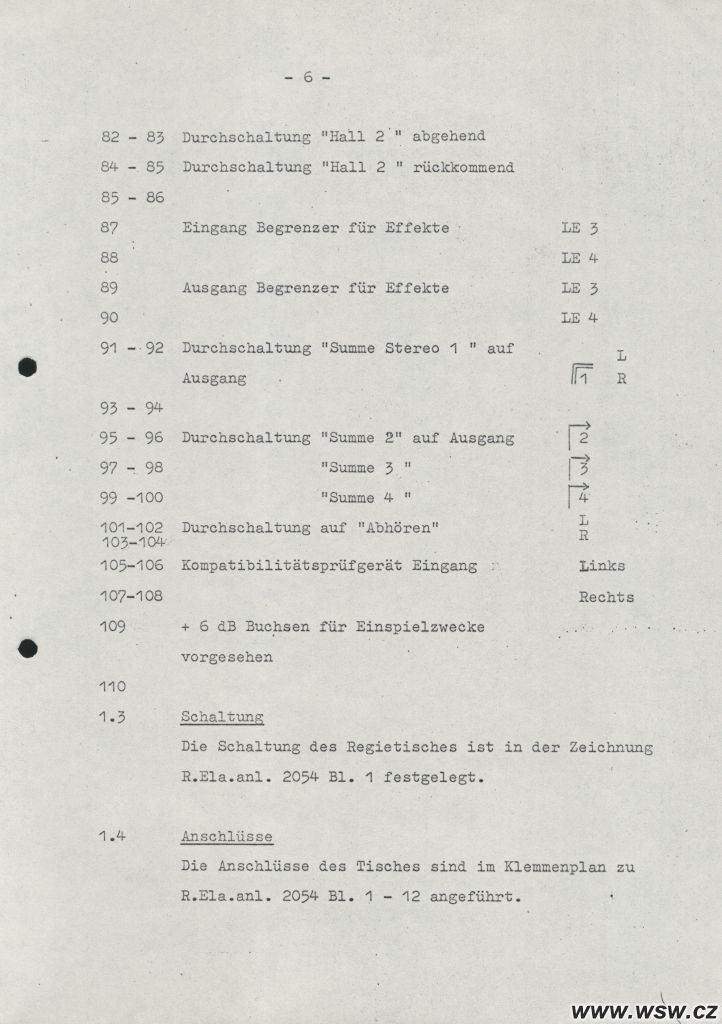

Strana 10 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE11.JPG)

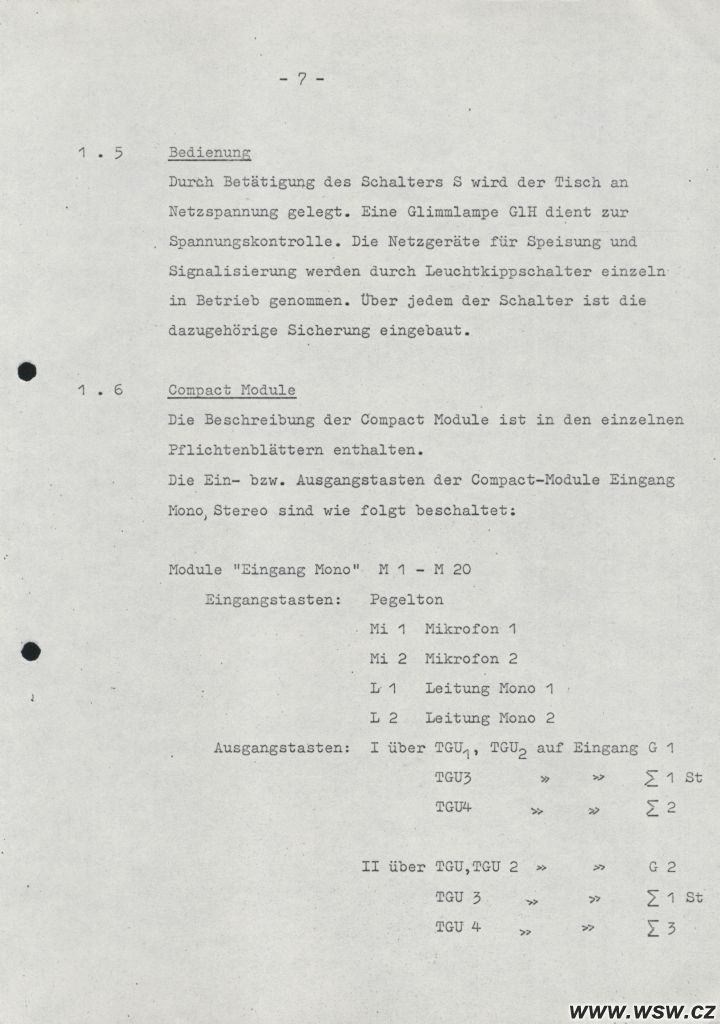

Strana 11 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE12.JPG)
Strana 12 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE13.JPG)

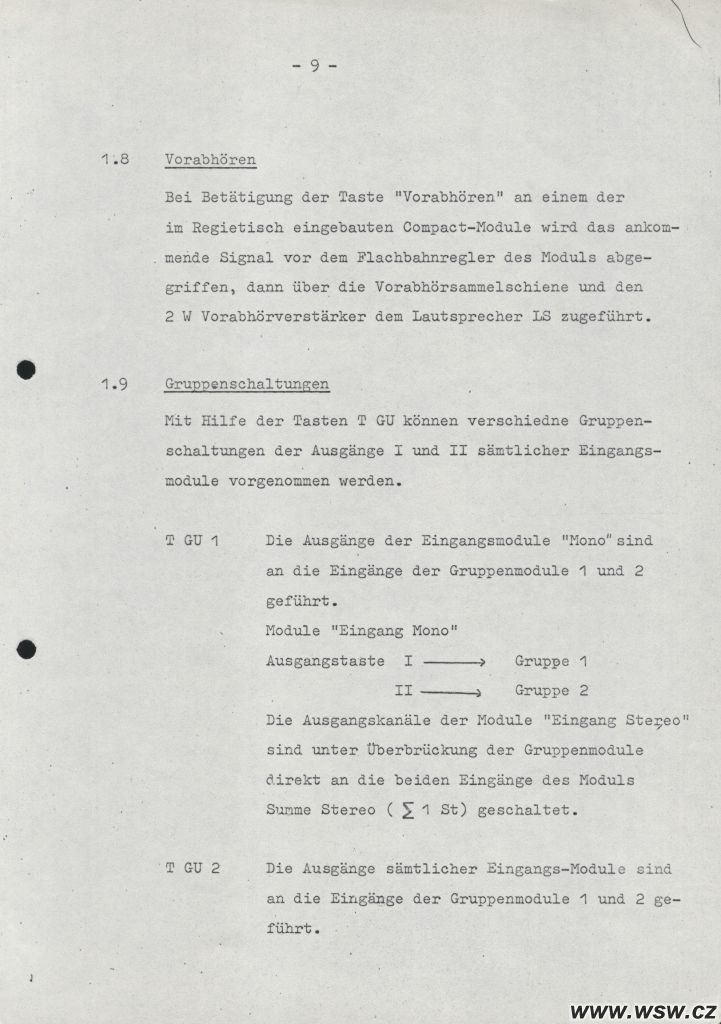

Strana 13 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE14.JPG)
Strana 14 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE15.JPG)

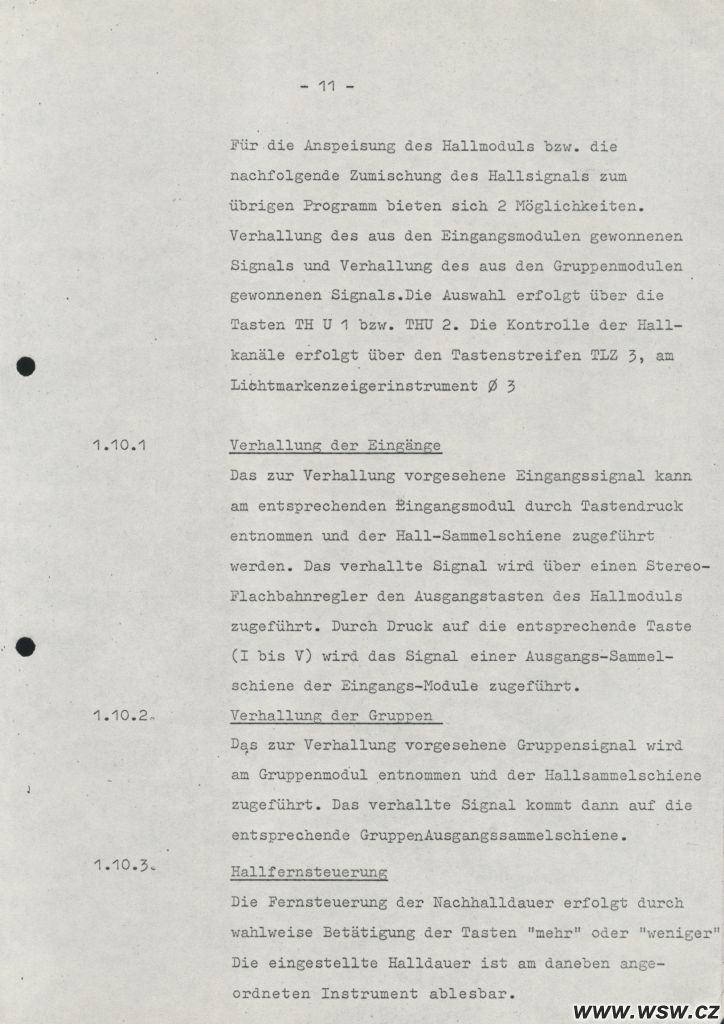

Strana 15 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE16.JPG)

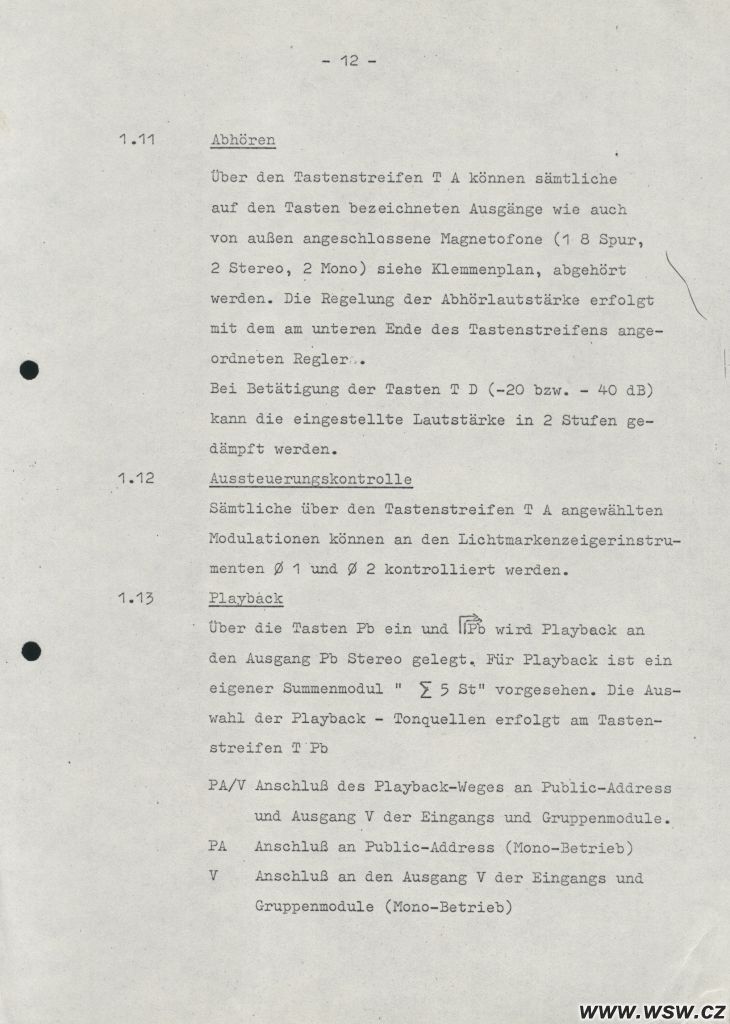

Strana 16 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE17.JPG)
Strana 17 |
![](92WSW_SCHALTE/TN_WSW_SCHALTE18.JPG)

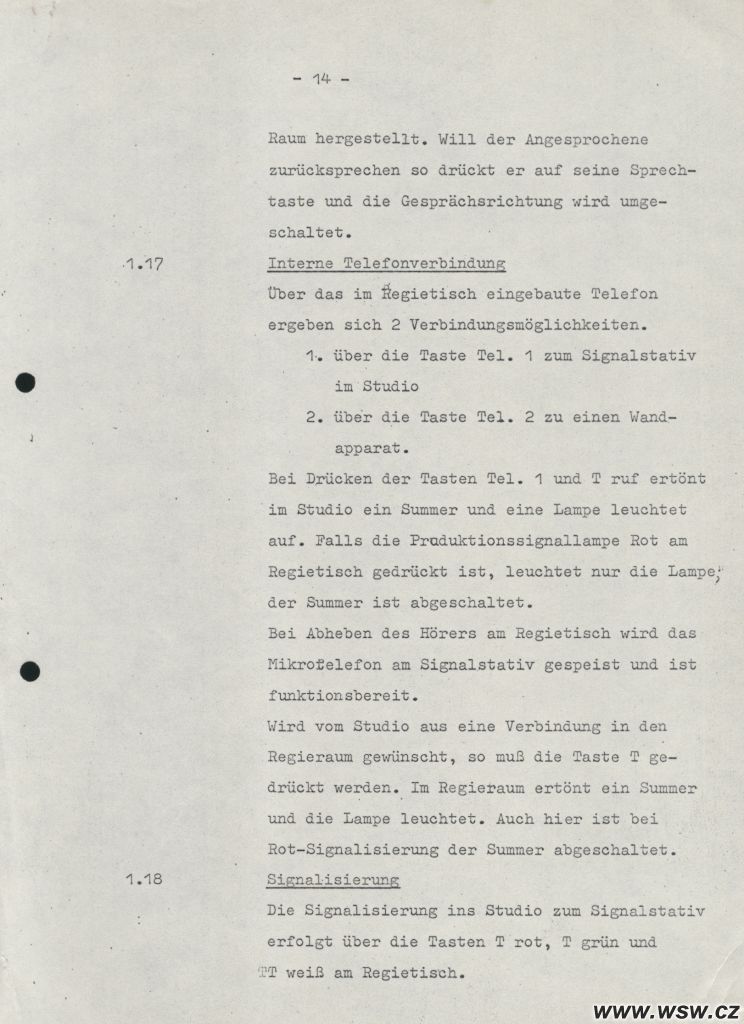

Strana 18 |
|
|
|
![](99WSW_FOTO_SPECIAL/PREPOJOVAC/TN_WSW_PREPOJOVAC.JPG)
FOTO |
![](92WSW_SCHALTE/TN_WSW_SCHEMA_SCHALTE01.JPG)

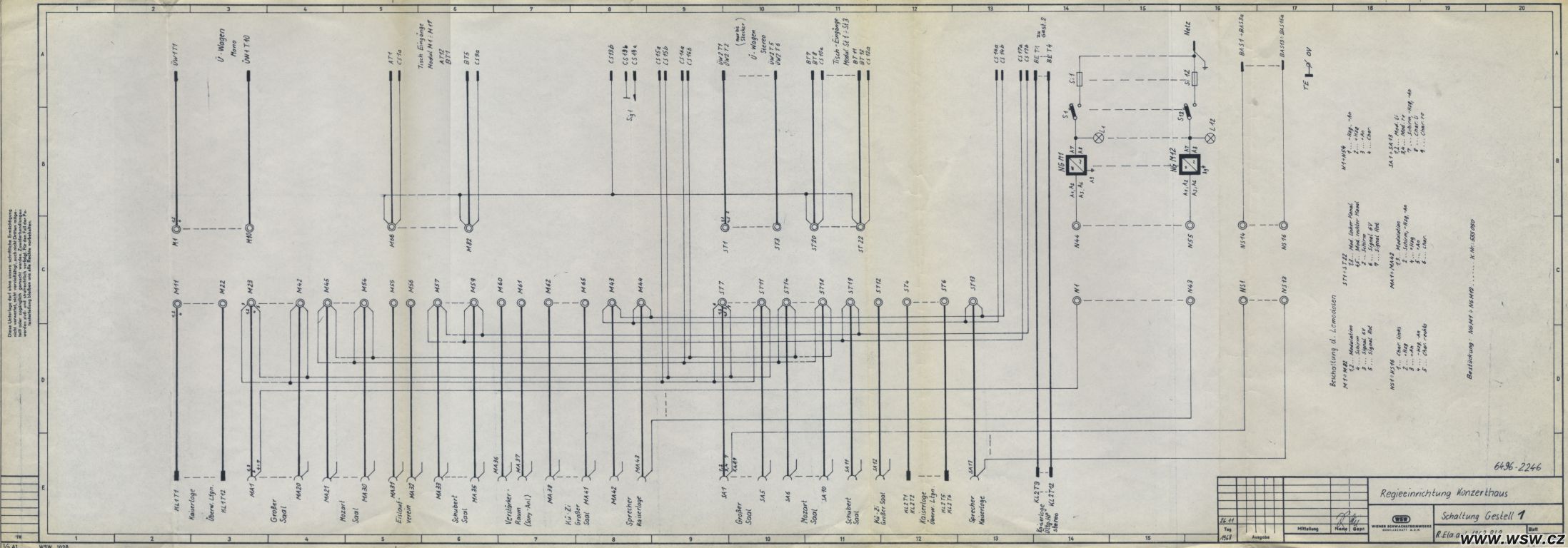

Schema 1 |

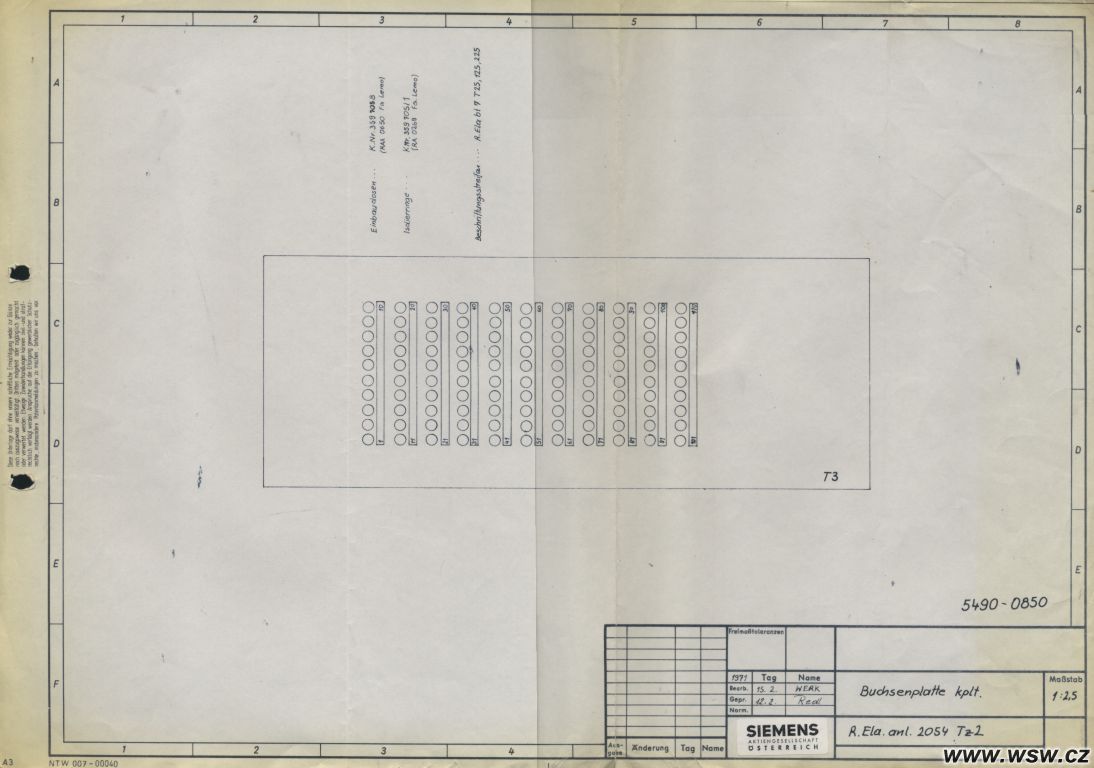

![](92WSW_SCHALTE/TN_WSW_SCHEMA_SCHALTE02.JPG)
Schema 2 |

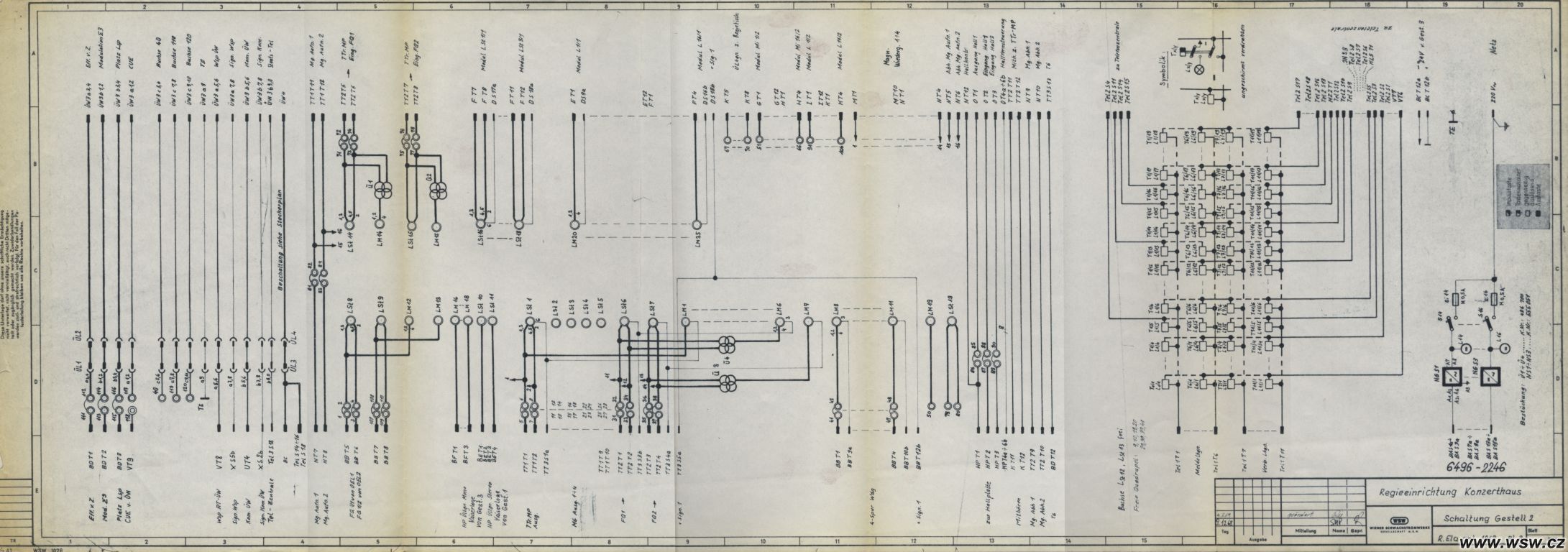

![](92WSW_SCHALTE/TN_WSW_SCHEMA_SCHALTE03.JPG)
Schema 3 |
![](92WSW_SCHALTE/TN_WSW_SCHEMA_SCHALTE04.JPG)

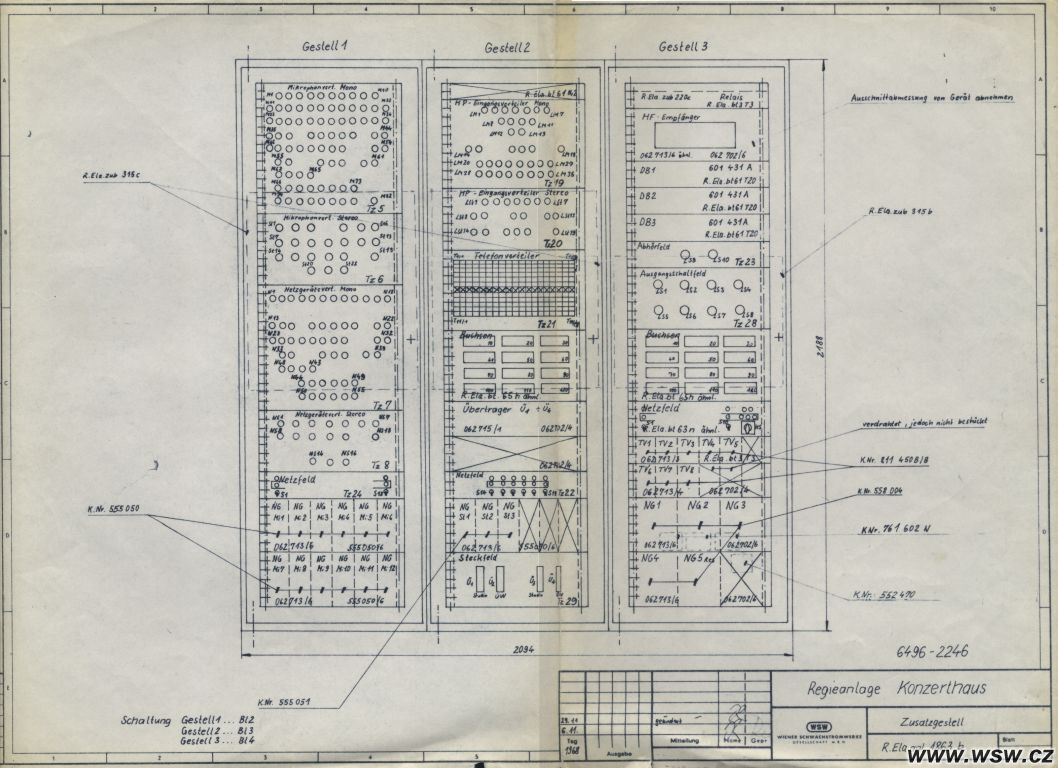

Schema 4 |

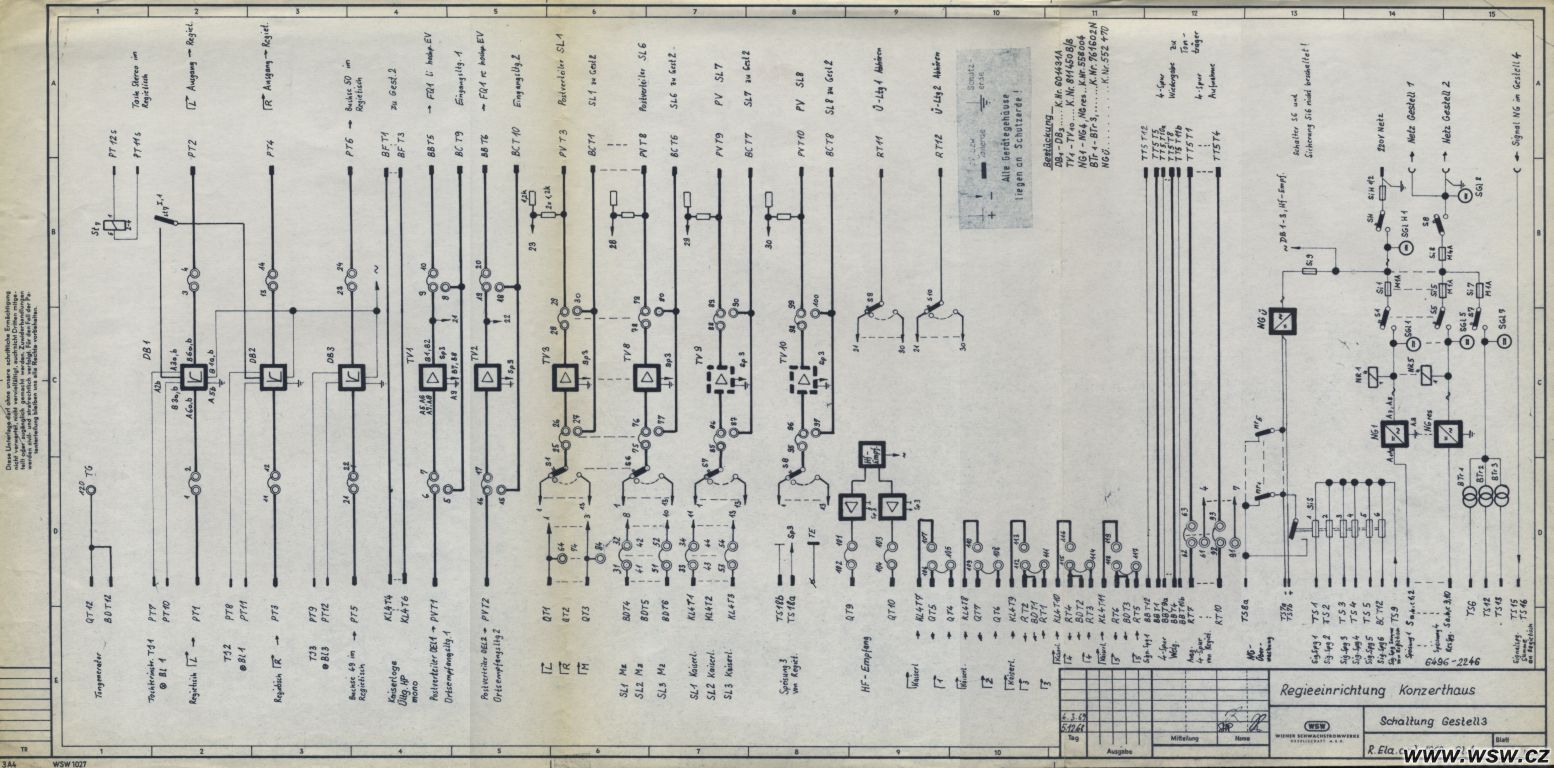

![](92WSW_SCHALTE/TN_WSW_SCHEMA_SCHALTE05.JPG)
Schema 5 |
|
Zpět
nahoru.
Předávací
měřící protokol - německy:
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL01.JPG)

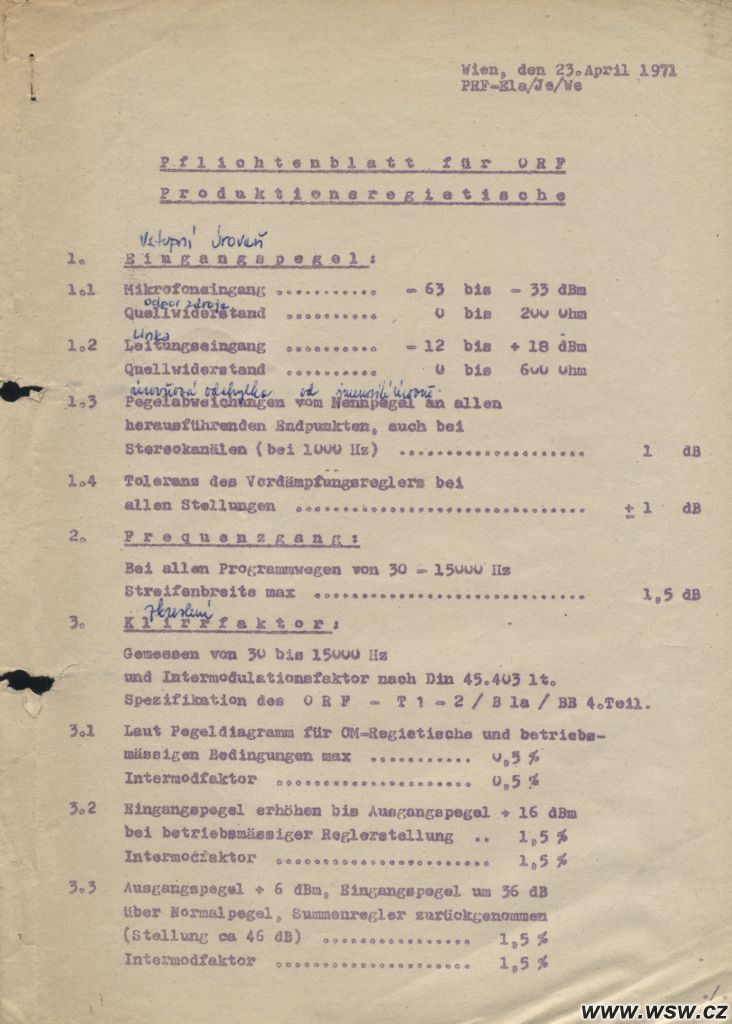

Page 1 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL02.JPG)

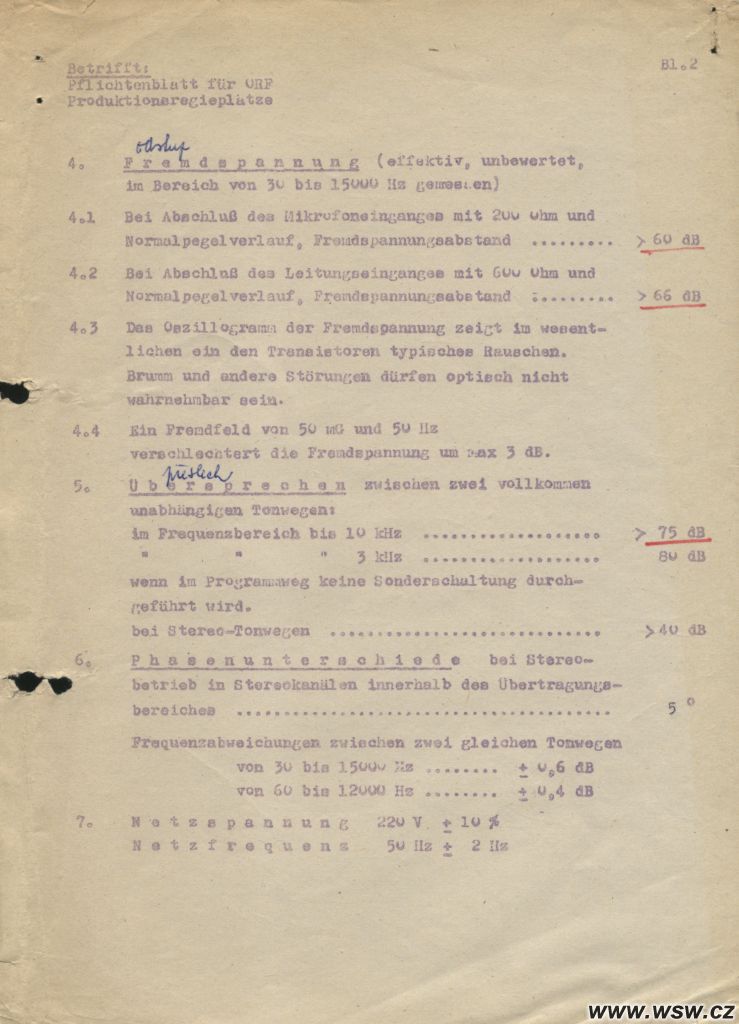

Page 2 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL03.JPG)

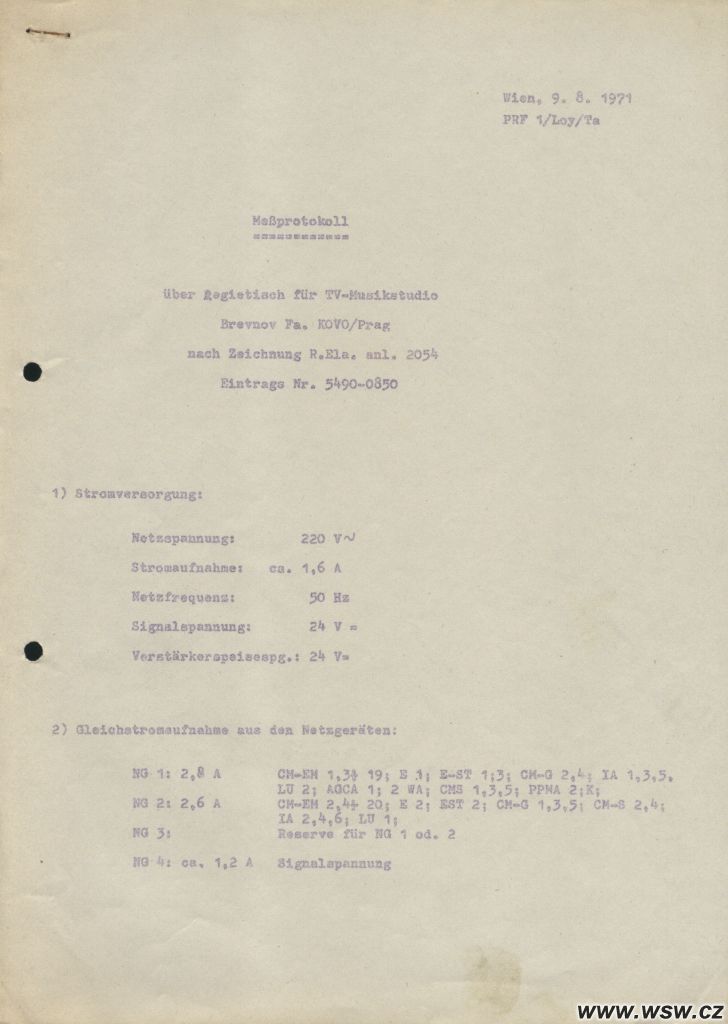

Page 3 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL04.JPG)

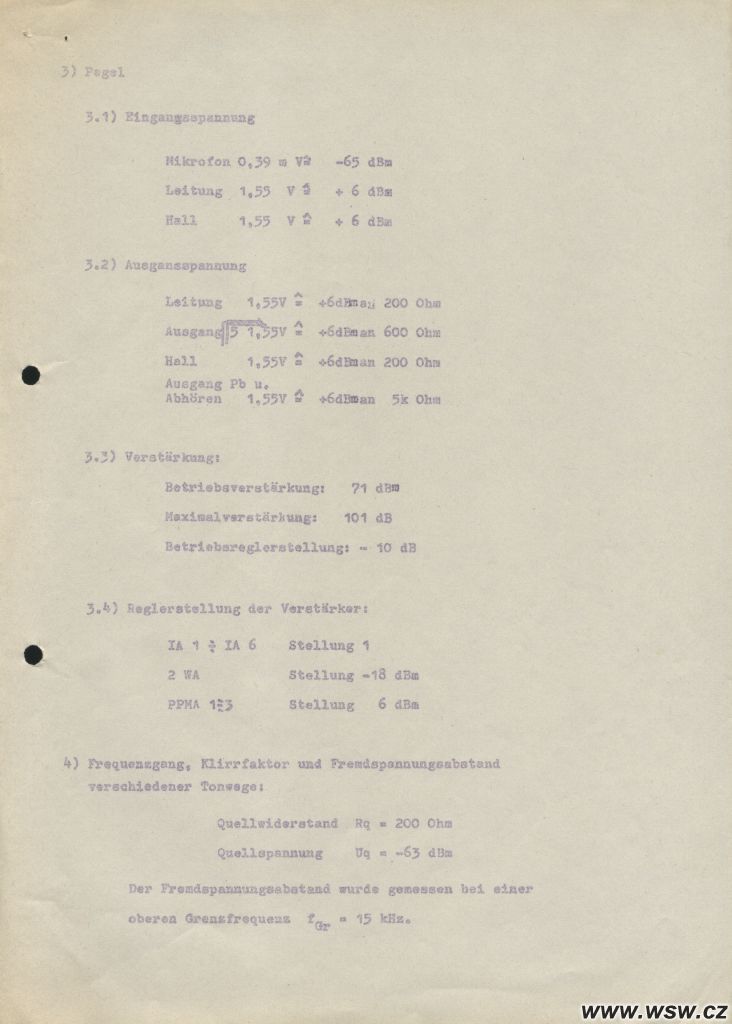

Page 4 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL05.JPG)

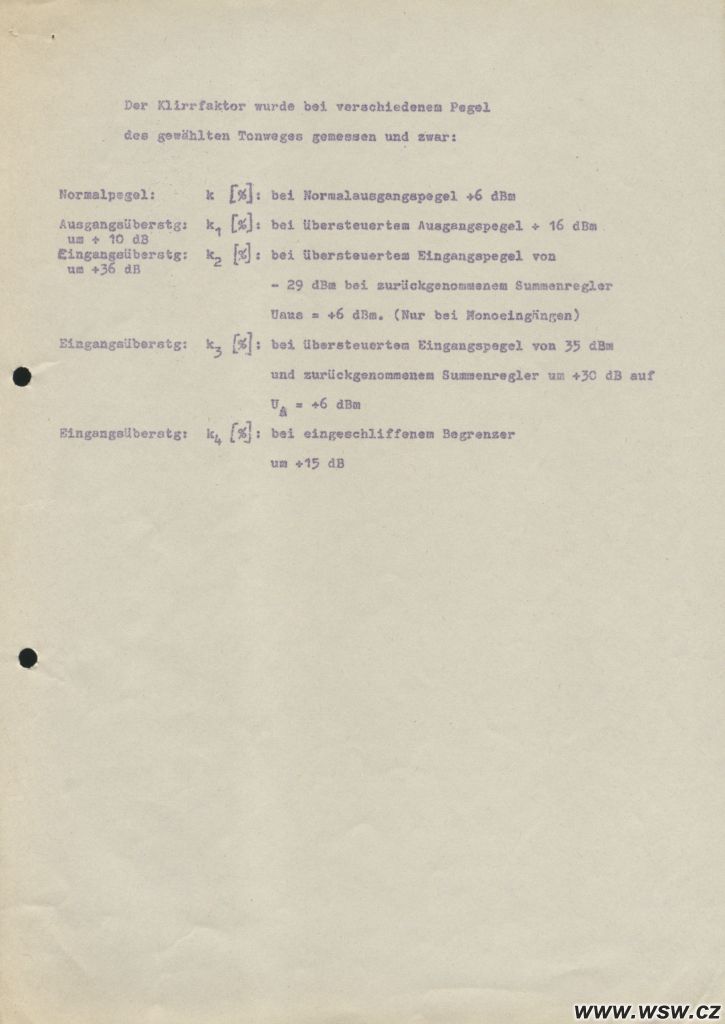

Page 5 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL06.JPG)
Page 6 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL07.JPG)
Page 7 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL08.JPG)

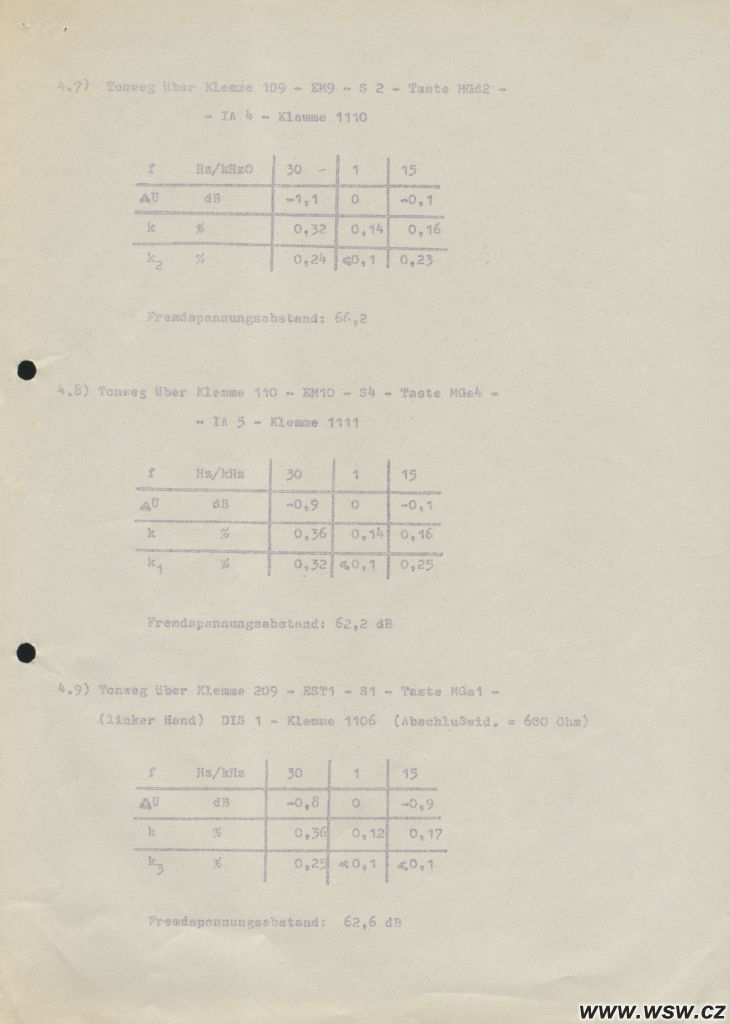

Page 8 |

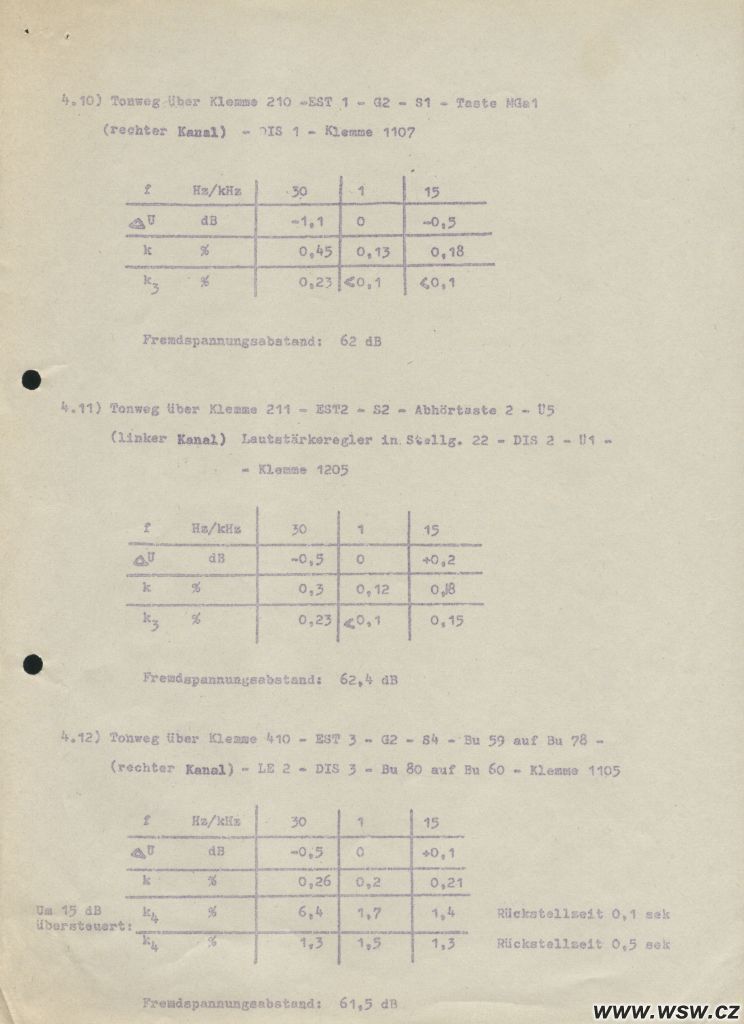

![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL09.JPG)
Page 9 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL10.JPG)

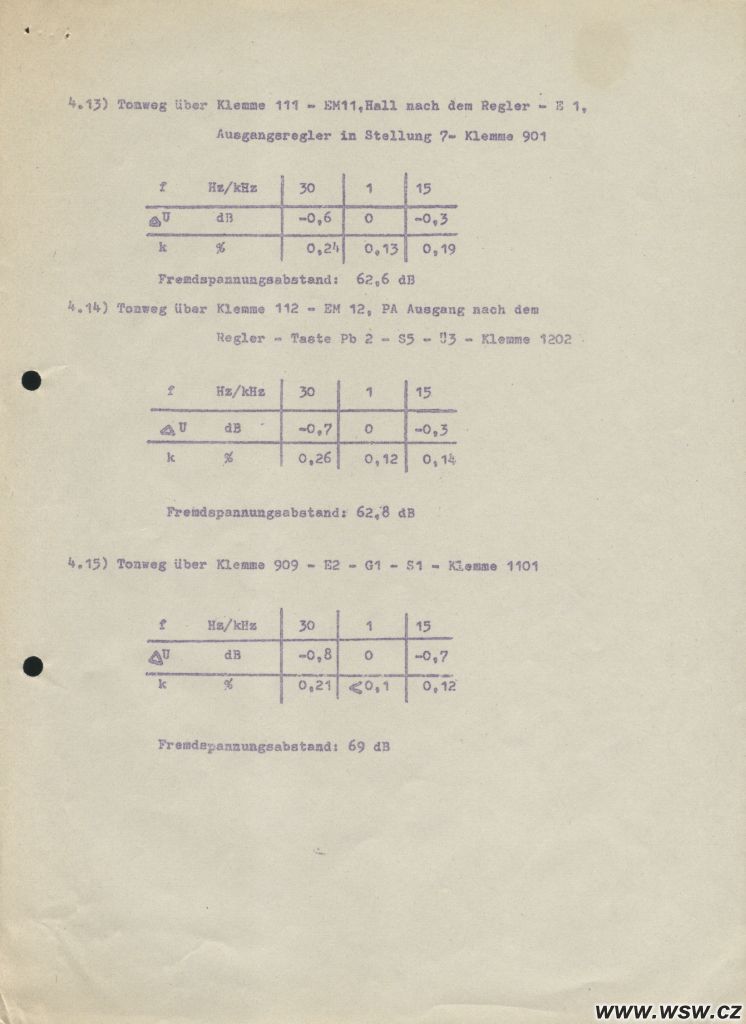

Page 10 |
![](90WSW_PROTOKOL_DE/TN_WSW_PROTOKOL11.JPG)
Page 11 |
Zpět
nahoru.

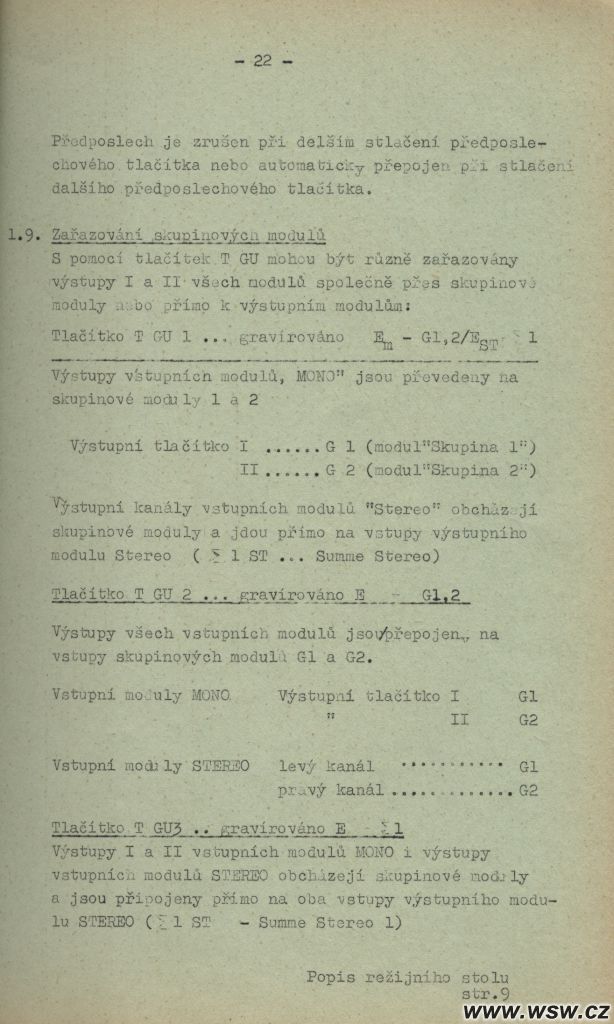

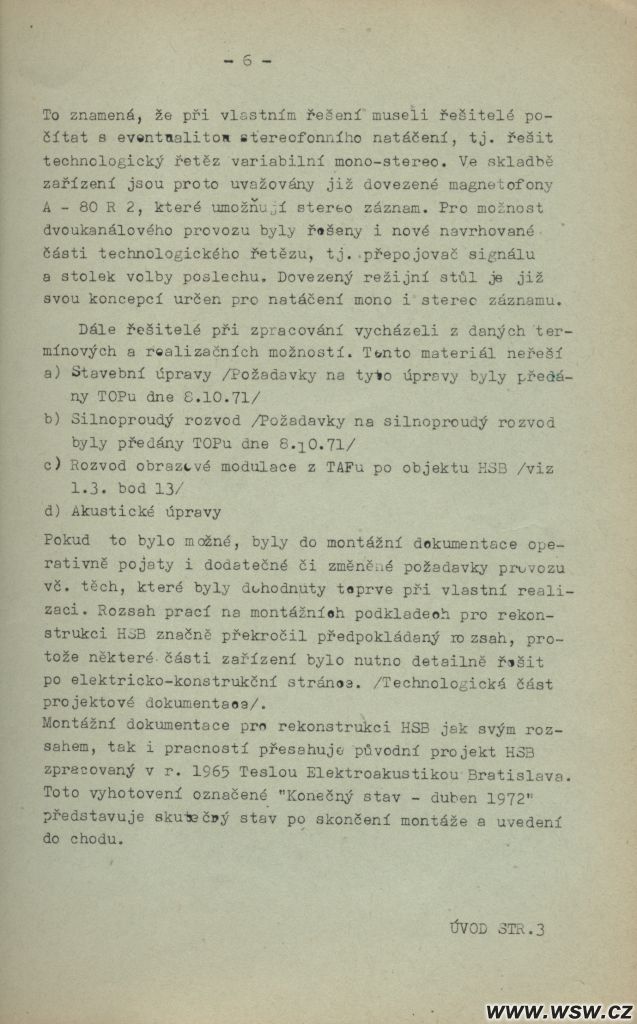

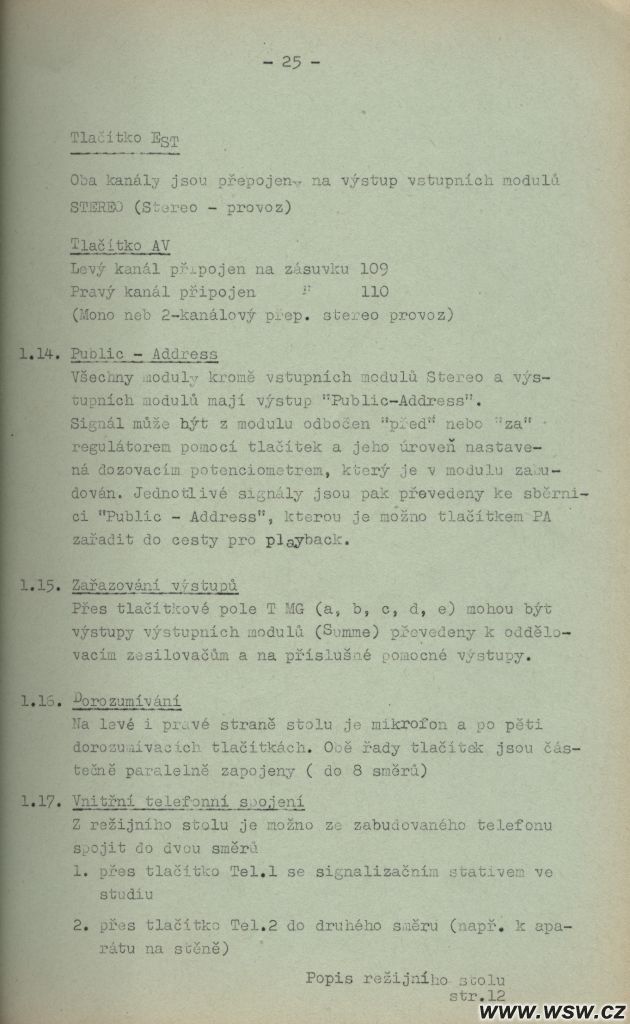

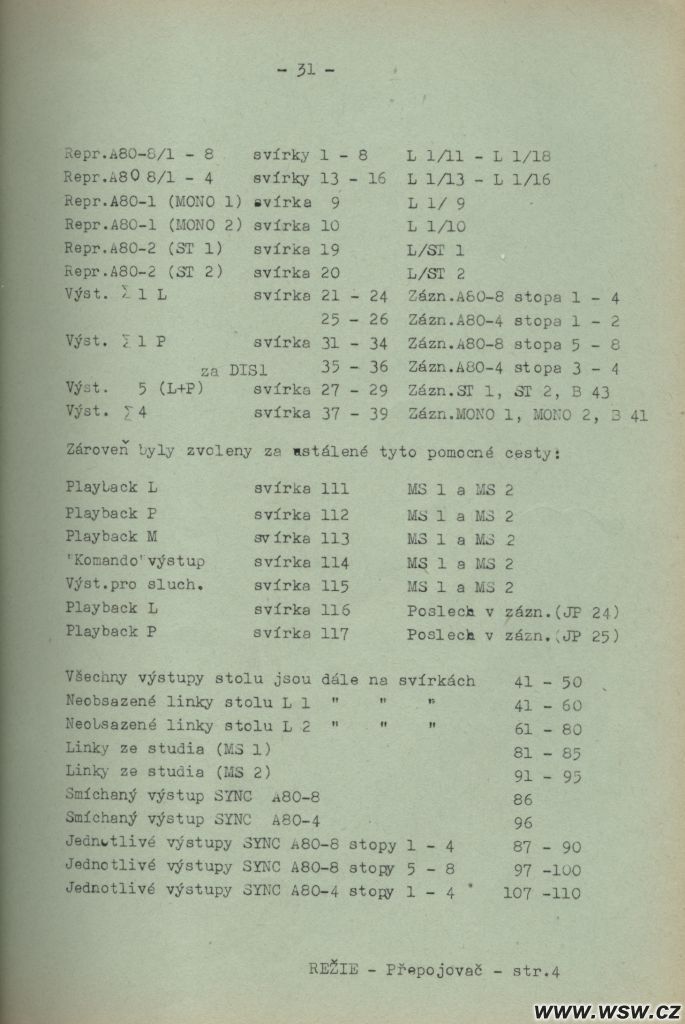

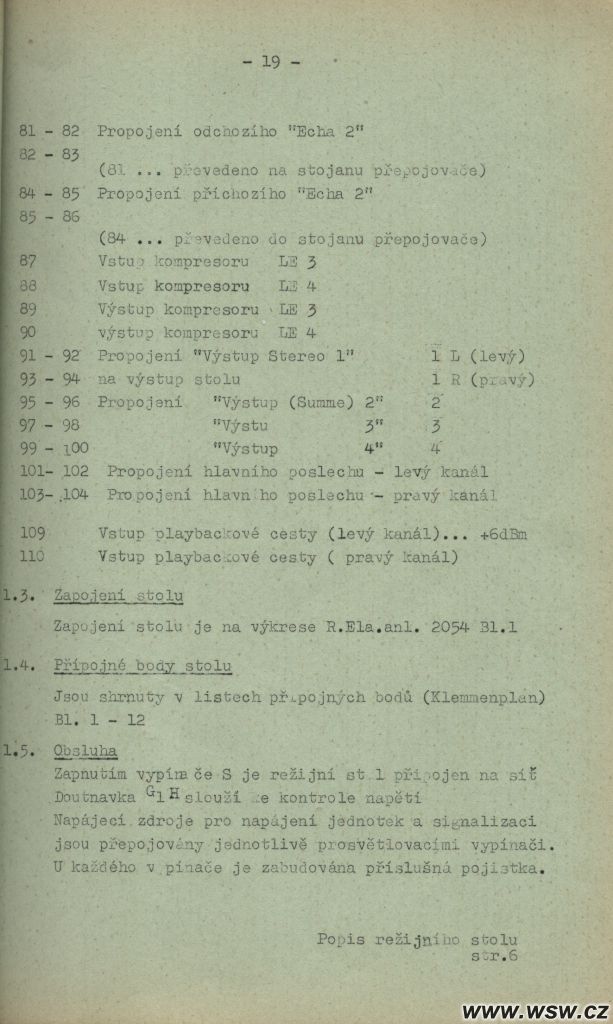

Technická
zpráva o rekonstrukci HSB Praha:

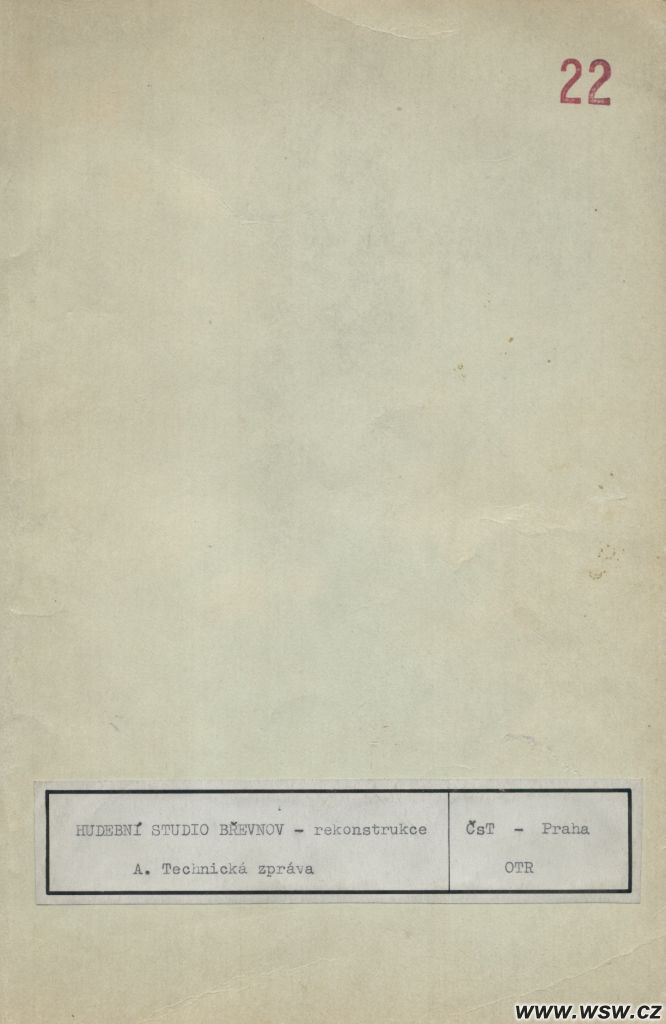

![](91WSW_RECONST/TN_WSW_RECONST00.JPG)
Strana 1 |
![](91WSW_RECONST/TN_WSW_RECONST01.JPG)

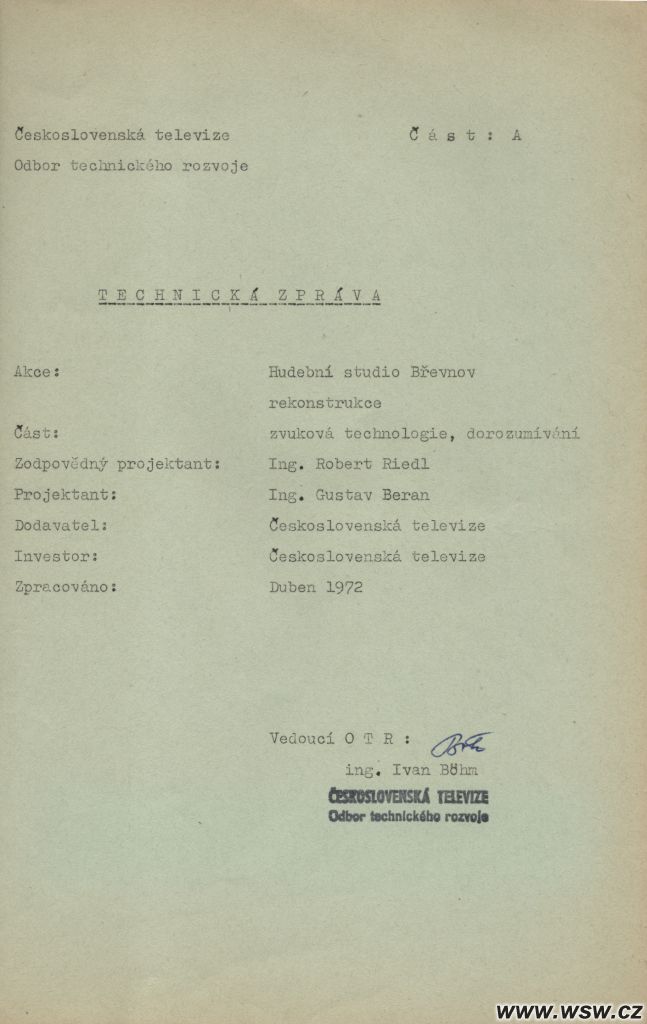

Strana 2 |

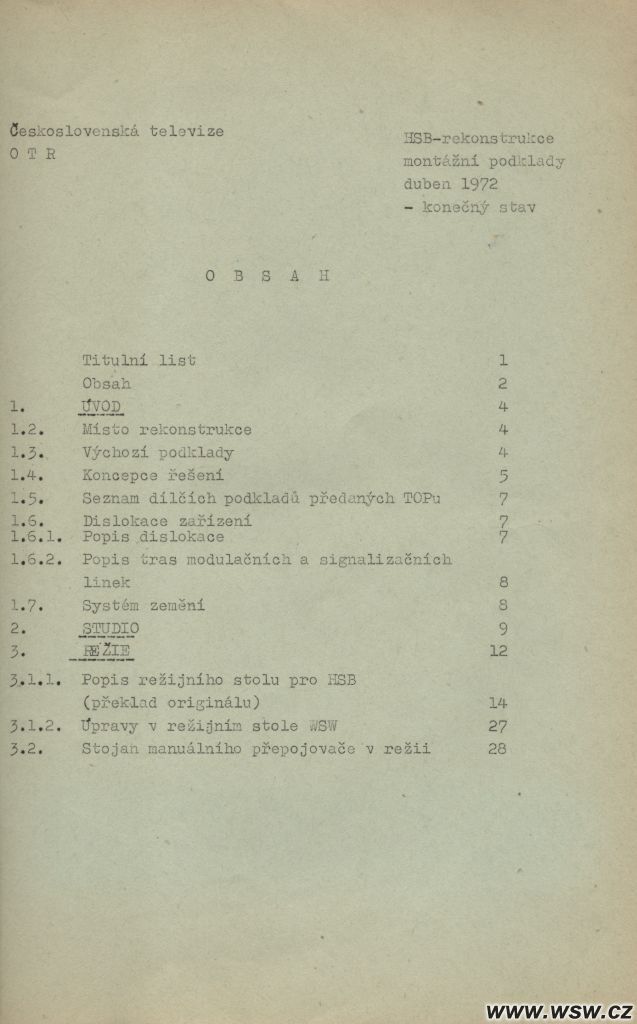

![](91WSW_RECONST/TN_WSW_RECONST02.JPG)
Strana 3 |
![](91WSW_RECONST/TN_WSW_RECONST03.JPG)

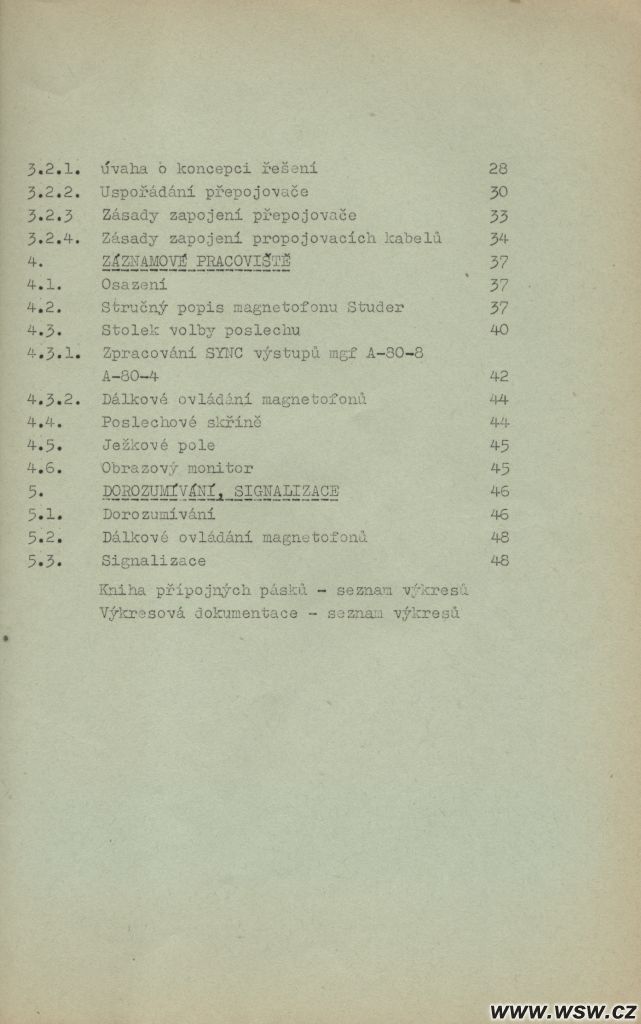

Strana 4 |

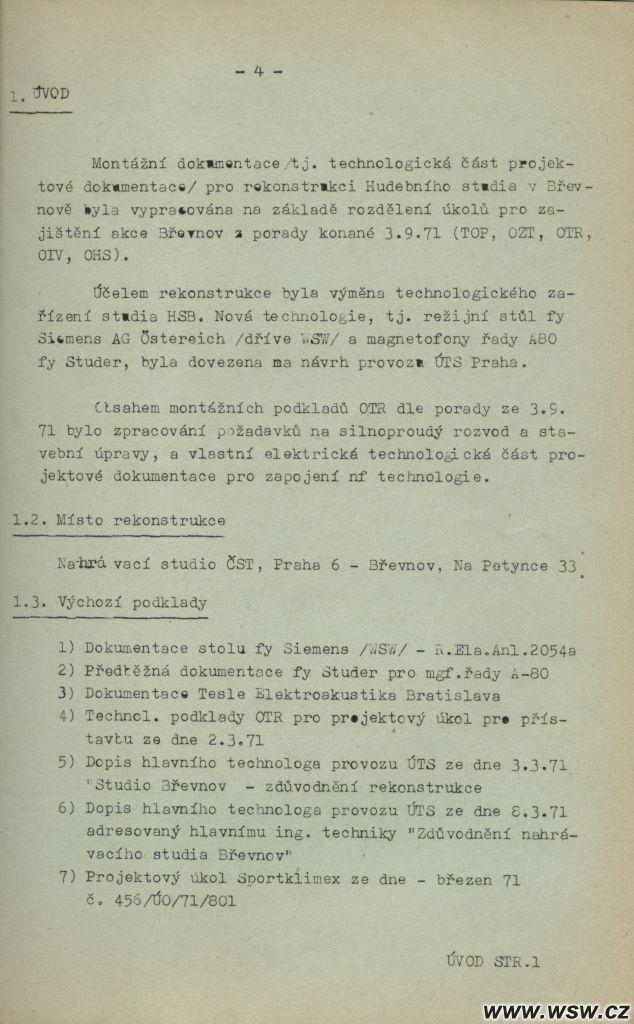

![](91WSW_RECONST/TN_WSW_RECONST04.JPG)
Strana 5 |
![](91WSW_RECONST/TN_WSW_RECONST05.JPG)
Strana 6 |
![](91WSW_RECONST/TN_WSW_RECONST06.JPG)

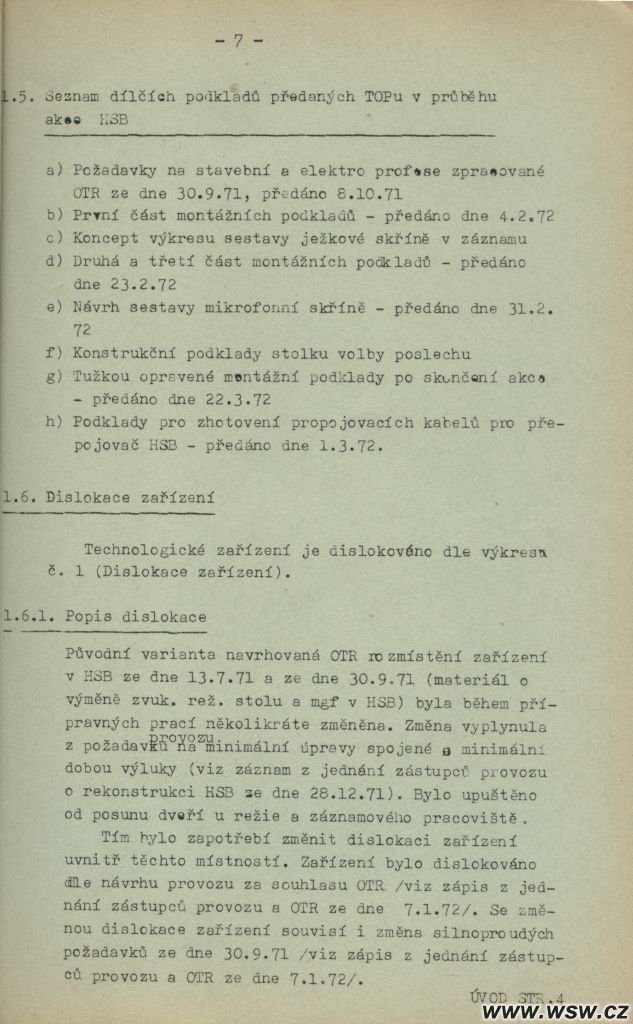

Strana 7 |
![](91WSW_RECONST/TN_WSW_RECONST07.JPG)

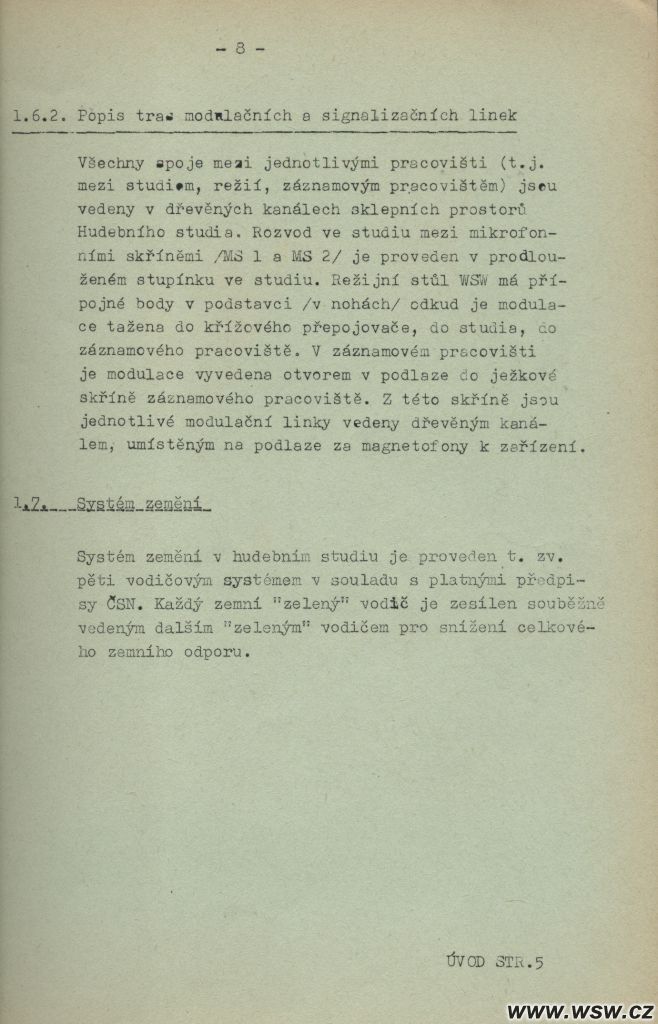

Strana 8 |
![](91WSW_RECONST/TN_WSW_RECONST08.JPG)

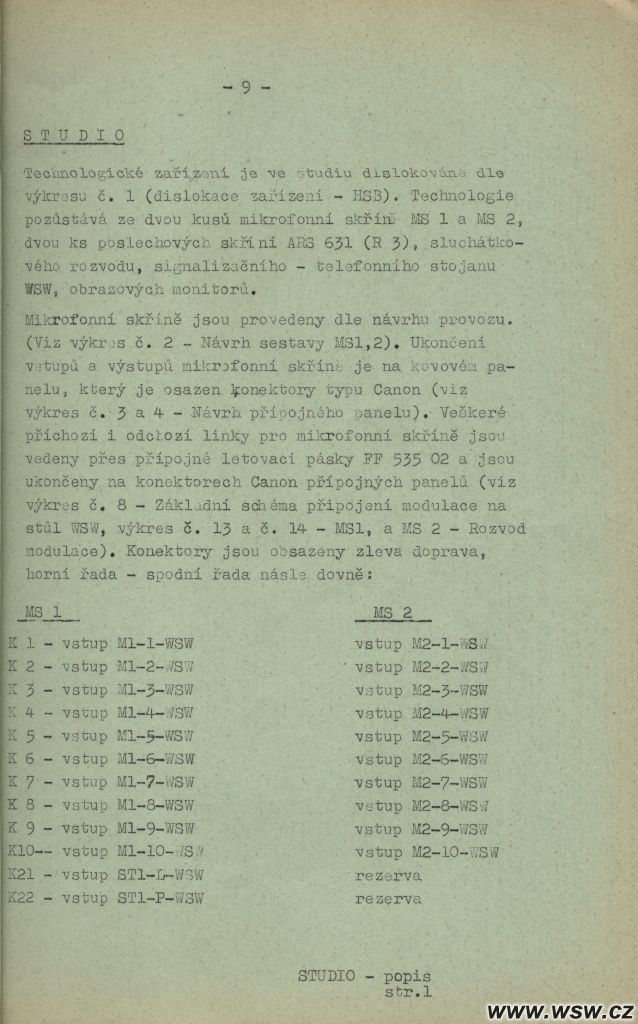

Strana 9 |
![](91WSW_RECONST/TN_WSW_RECONST09.JPG)

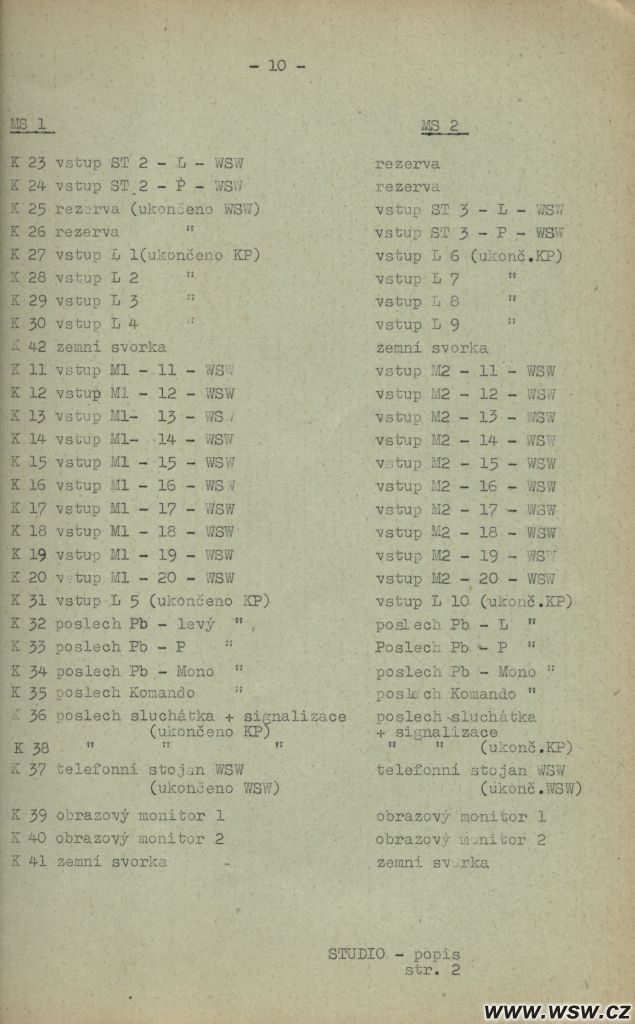

Strana 10 |
![](91WSW_RECONST/TN_WSW_RECONST10.JPG)

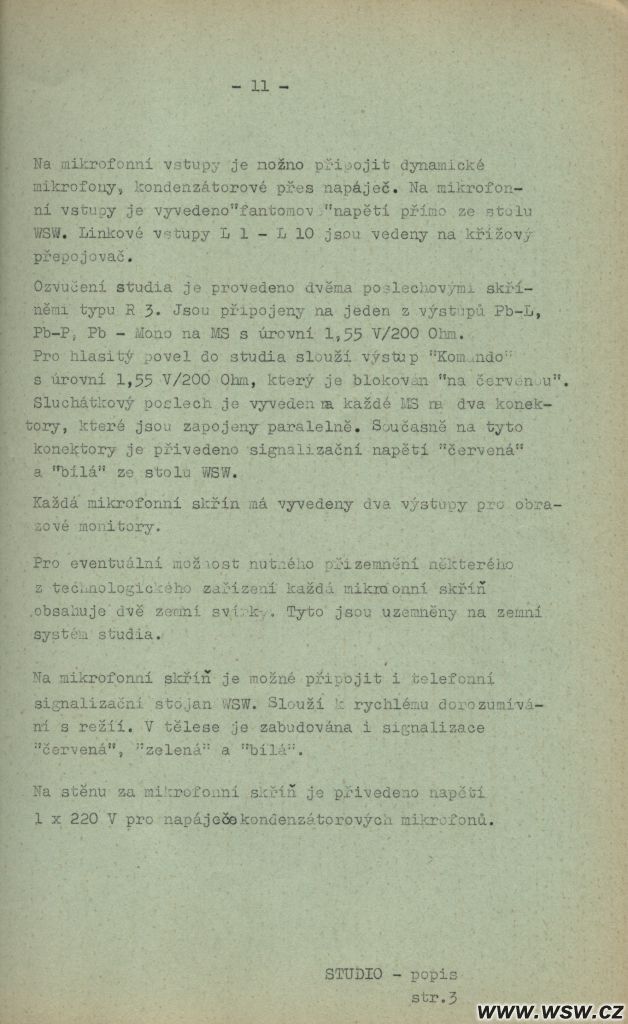

Strana 11 |
![](91WSW_RECONST/TN_WSW_RECONST11.JPG)
Strana 12 |
![](91WSW_RECONST/TN_WSW_RECONST12.JPG)
Strana 13 |
![](91WSW_RECONST/TN_WSW_RECONST13.JPG)
Strana 14 |
![](91WSW_RECONST/TN_WSW_RECONST14.JPG)

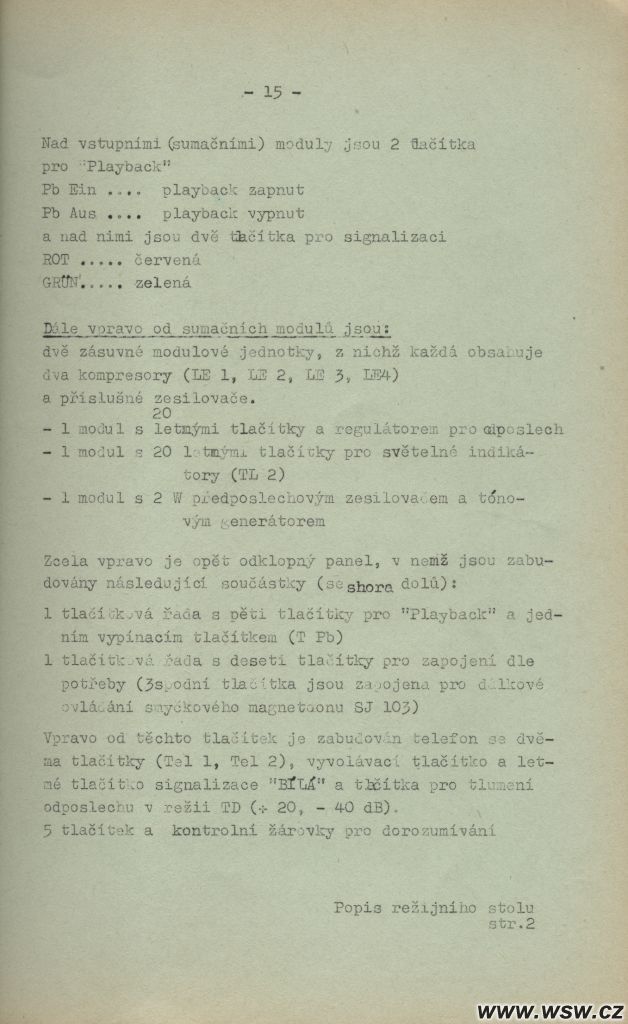

Strana 15 |

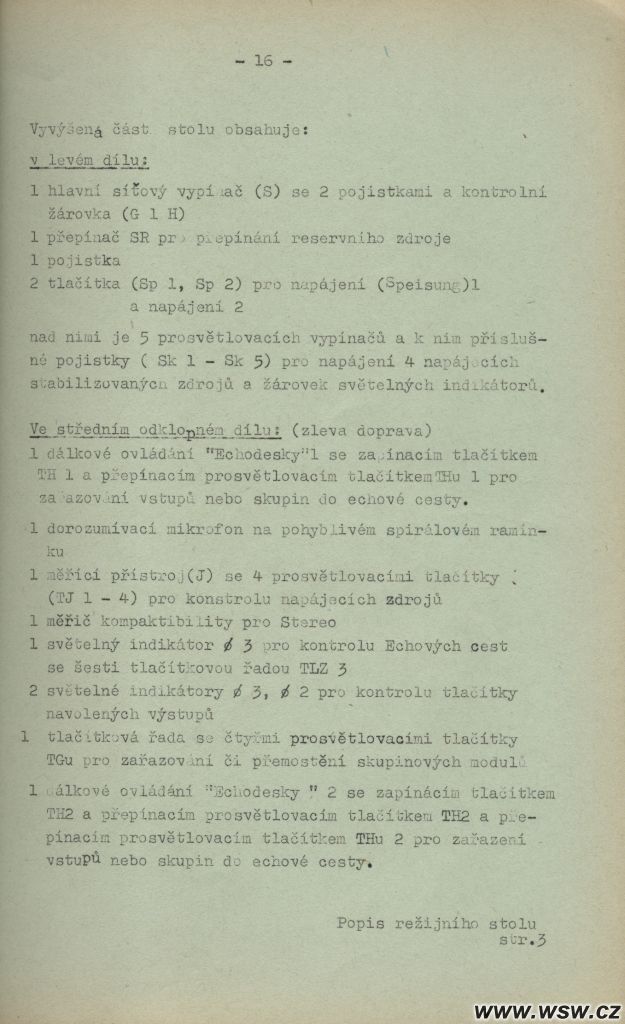

![](91WSW_RECONST/TN_WSW_RECONST15.JPG)
Strana 16 |
![](91WSW_RECONST/TN_WSW_RECONST16.JPG)

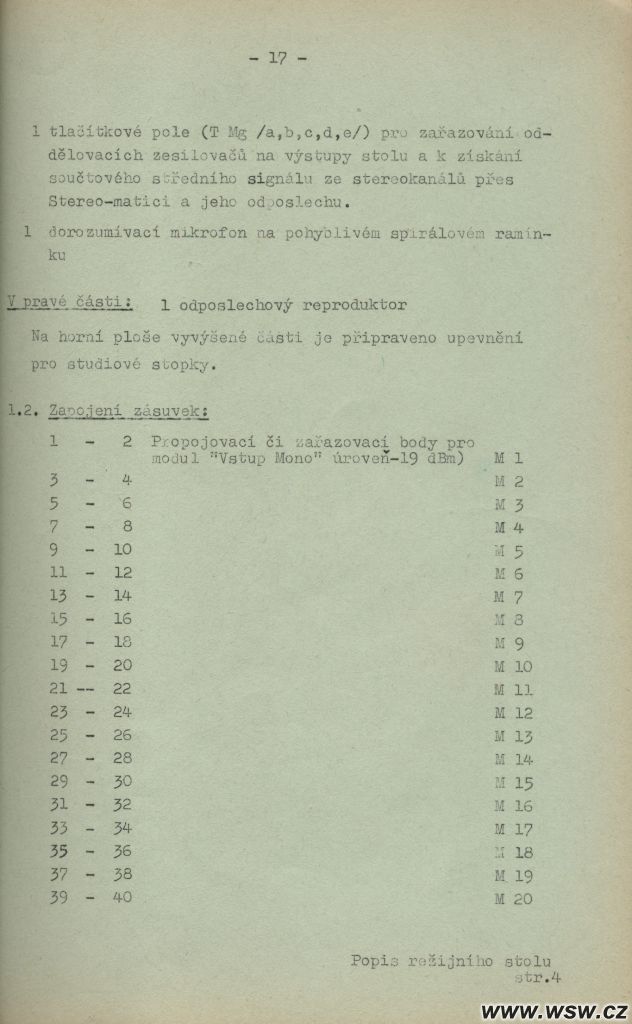

Strana 17 |
![](91WSW_RECONST/TN_WSW_RECONST17.JPG)

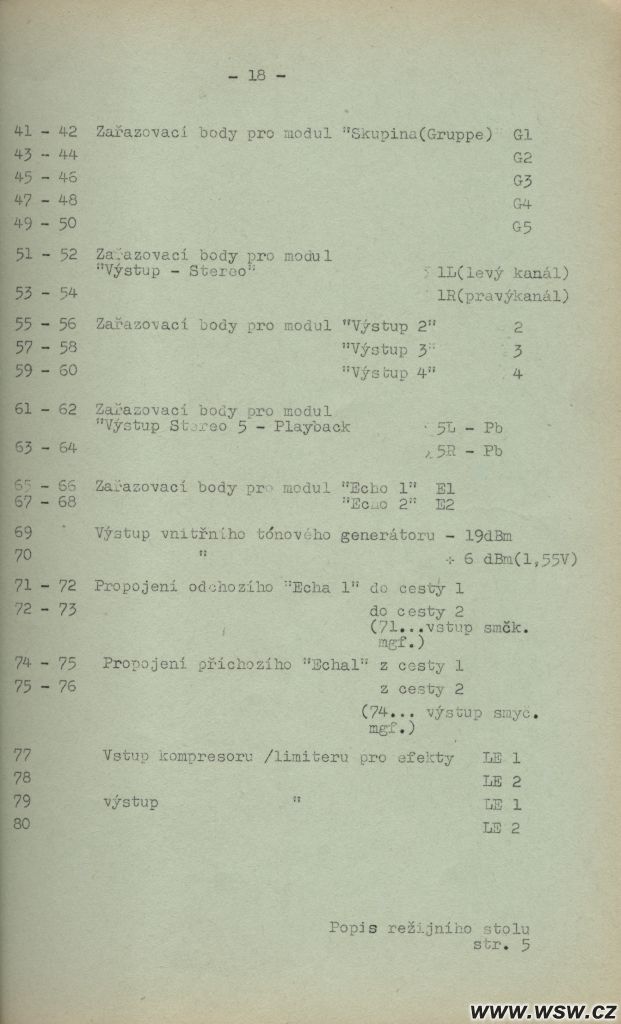

Strana 18 |
![](91WSW_RECONST/TN_WSW_RECONST18.JPG)
Strana 19 |
![](91WSW_RECONST/TN_WSW_RECONST19.JPG)
Strana 20 |
![](91WSW_RECONST/TN_WSW_RECONST20.JPG)

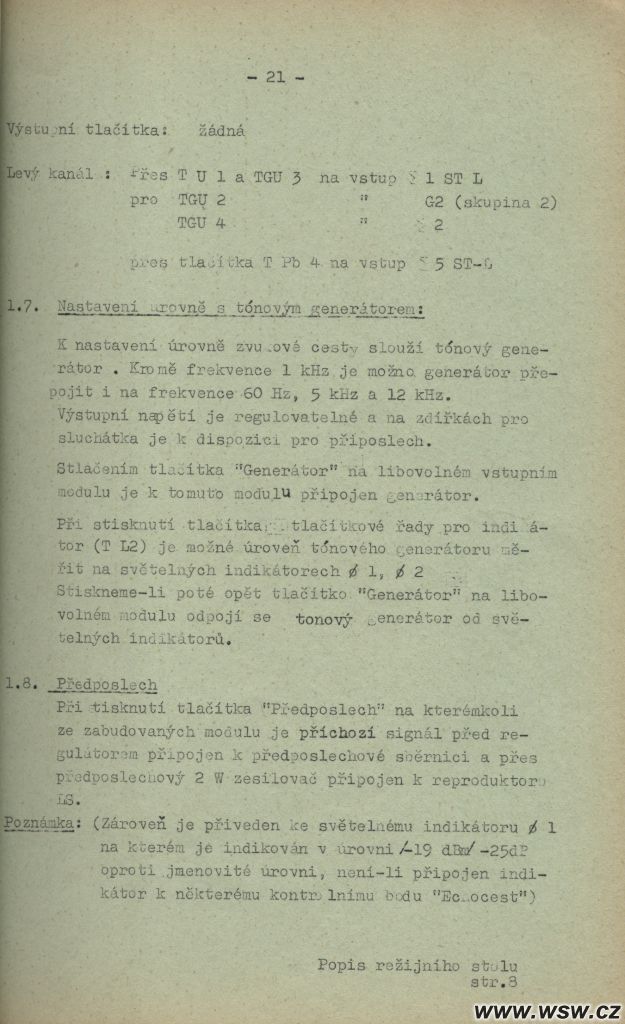

Strana 21 |
![](91WSW_RECONST/TN_WSW_RECONST21.JPG)
Strana 22 |
![](91WSW_RECONST/TN_WSW_RECONST22.JPG)

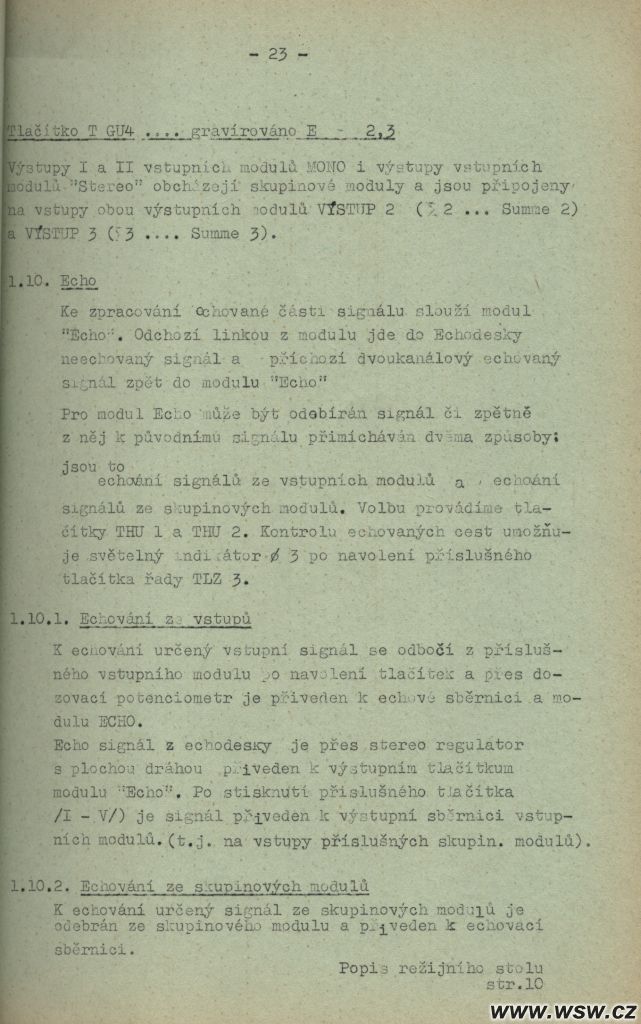

Strana 23 |
![](91WSW_RECONST/TN_WSW_RECONST23.JPG)
Strana 24 |
![](91WSW_RECONST/TN_WSW_RECONST24.JPG)
Strana 25 |
![](91WSW_RECONST/TN_WSW_RECONST25.JPG)

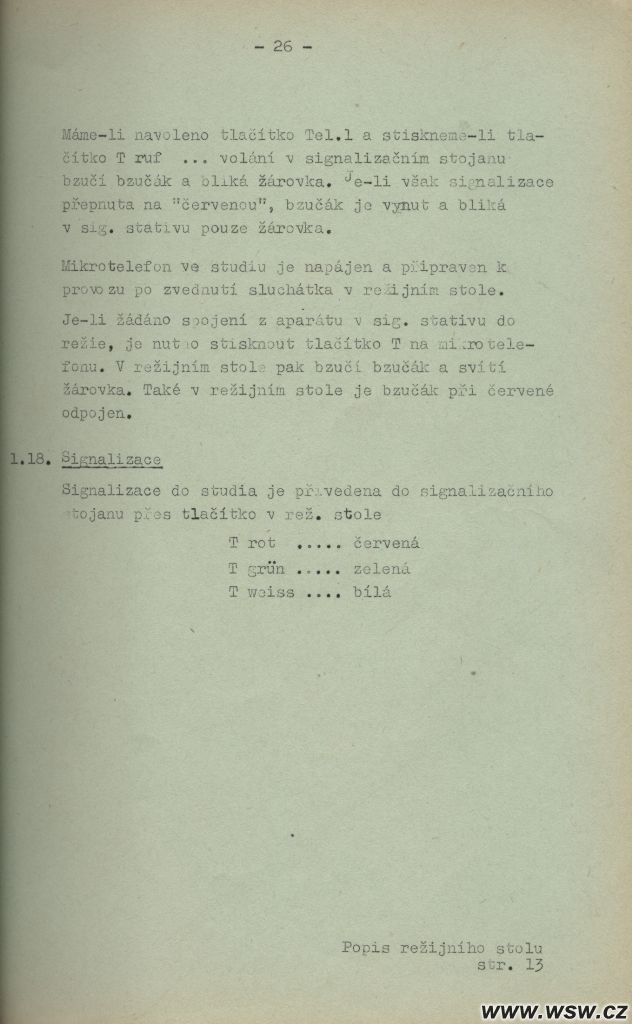

Strana 26 |
![](91WSW_RECONST/TN_WSW_RECONST26.JPG)

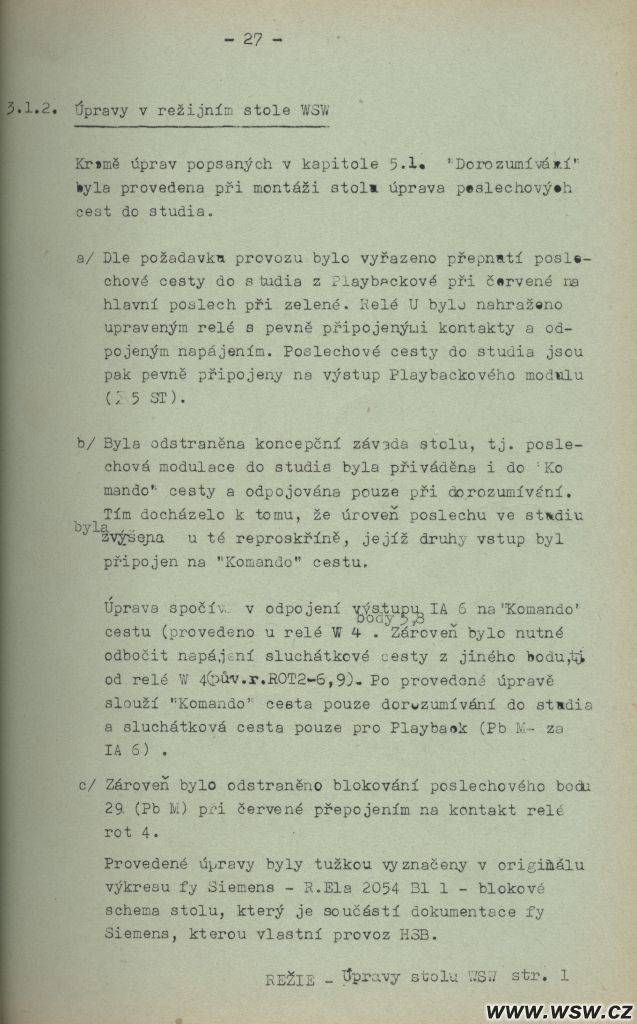

Strana 27 |
![](91WSW_RECONST/TN_WSW_RECONST27.JPG)

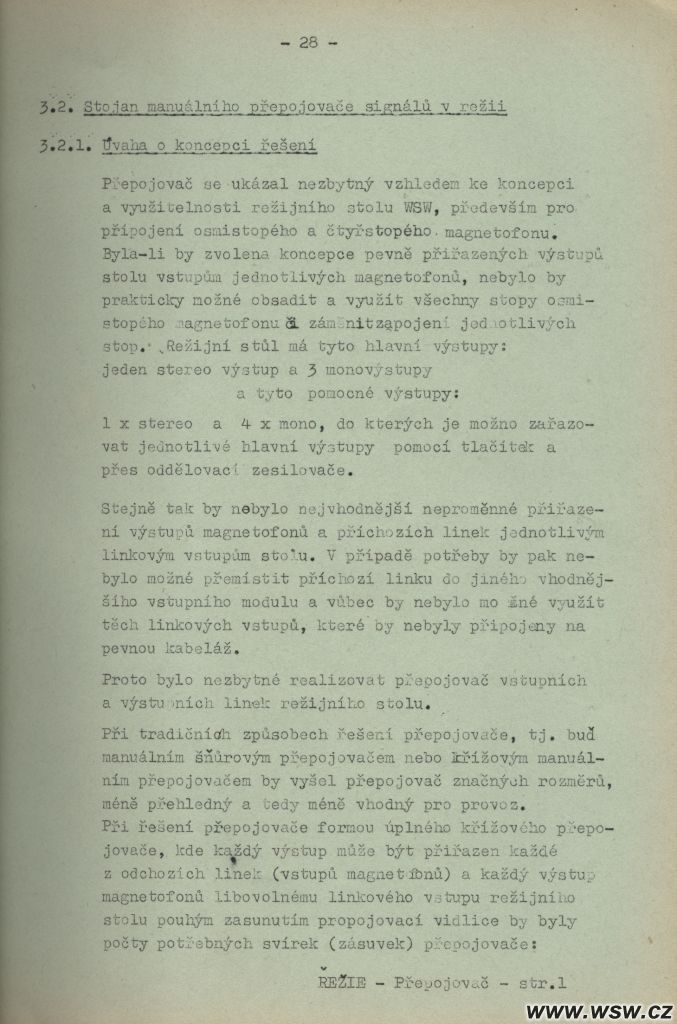

Strana 28 |
![](91WSW_RECONST/TN_WSW_RECONST28.JPG)

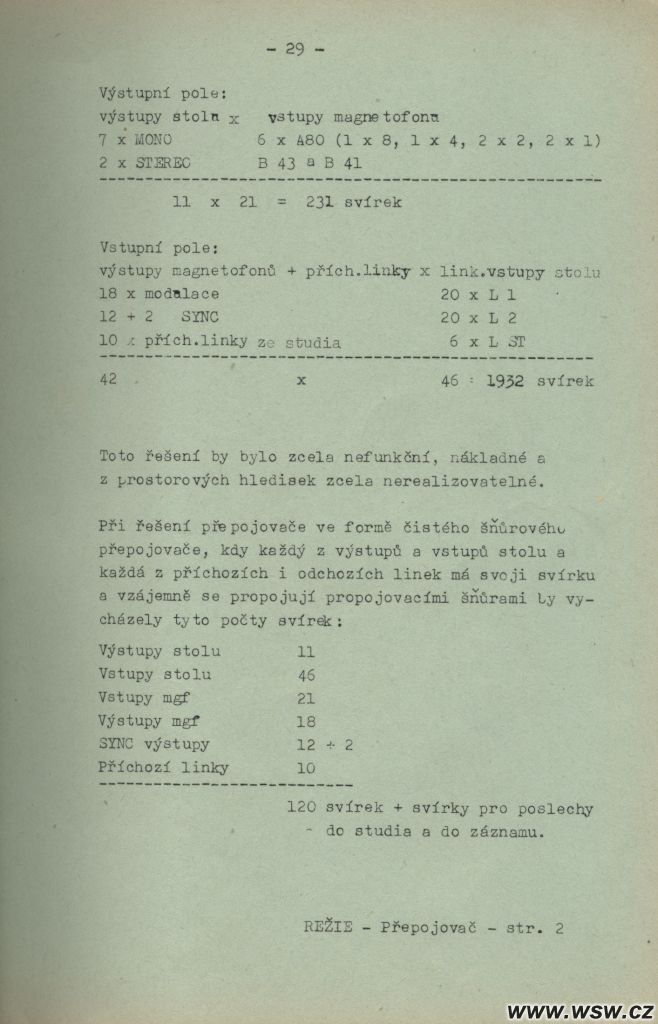

Strana 29 |
![](91WSW_RECONST/TN_WSW_RECONST29.JPG)
Strana 30 |
![](91WSW_RECONST/TN_WSW_RECONST30.JPG)
Strana 31 |
![](91WSW_RECONST/TN_WSW_RECONST31.JPG)

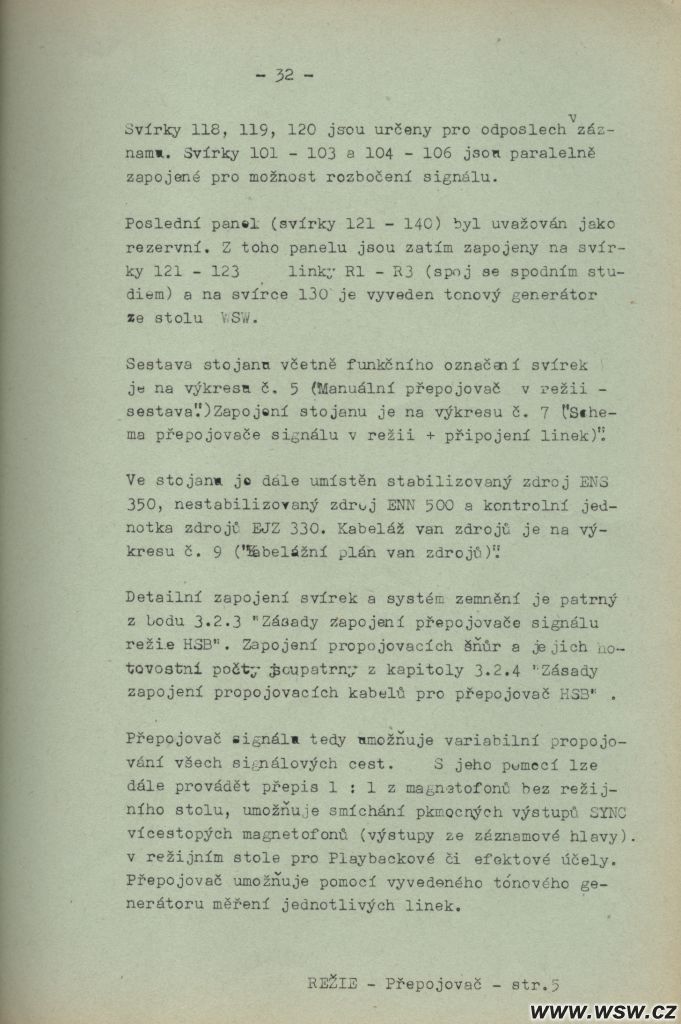

Strana 32 |
![](91WSW_RECONST/TN_WSW_RECONST32.JPG)
Strana 33 |
![](91WSW_RECONST/TN_WSW_RECONST33.JPG)

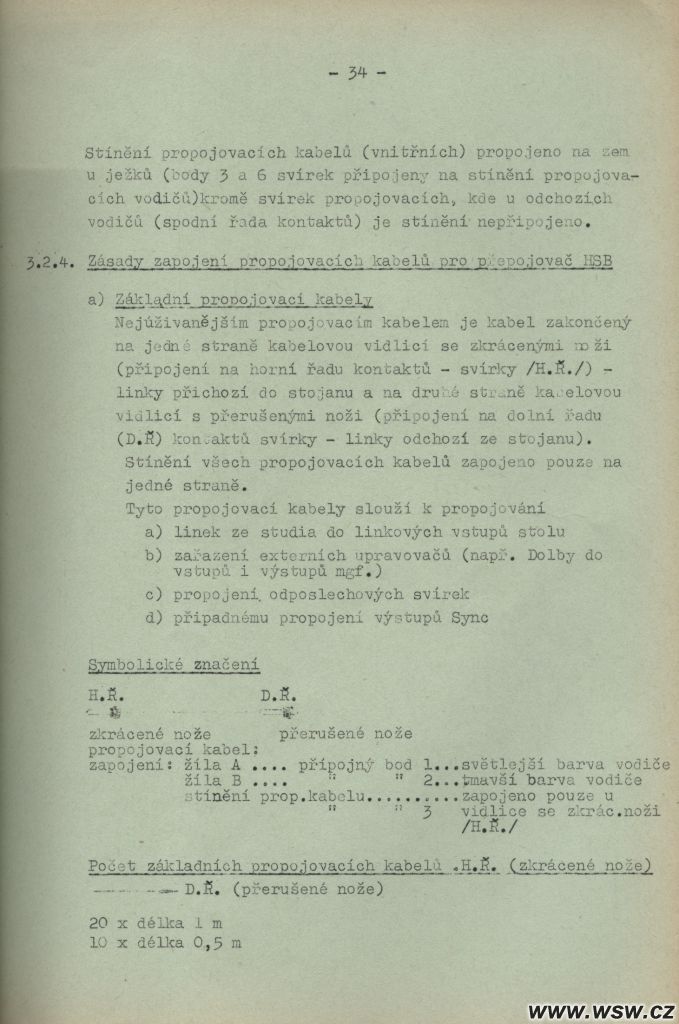

Strana 34 |
![](91WSW_RECONST/TN_WSW_RECONST34.JPG)
Strana 35 |

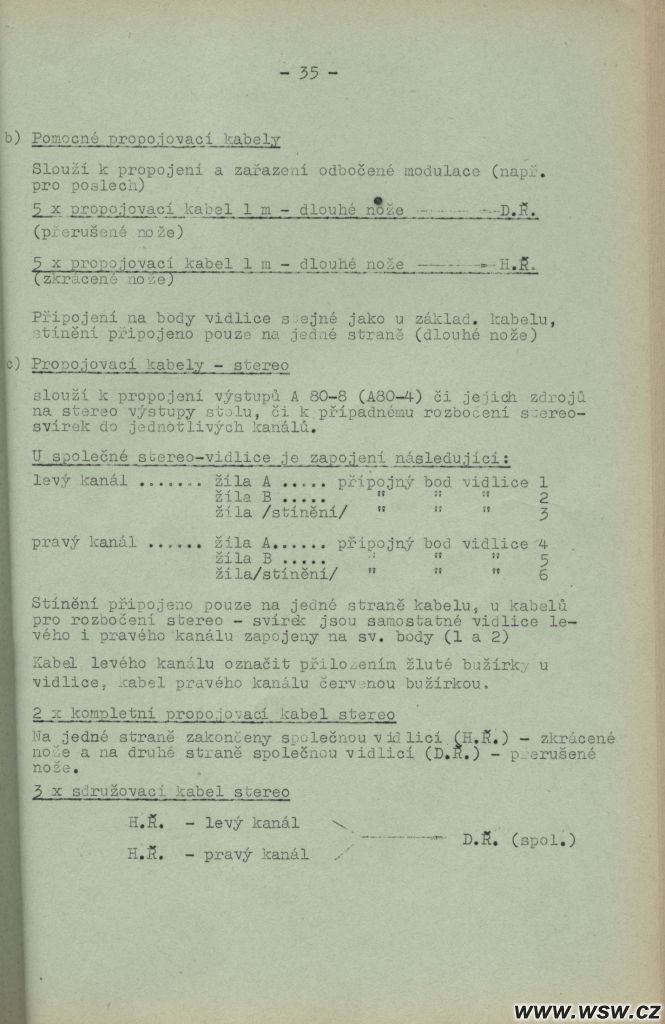

![](91WSW_RECONST/TN_WSW_RECONST35.JPG)

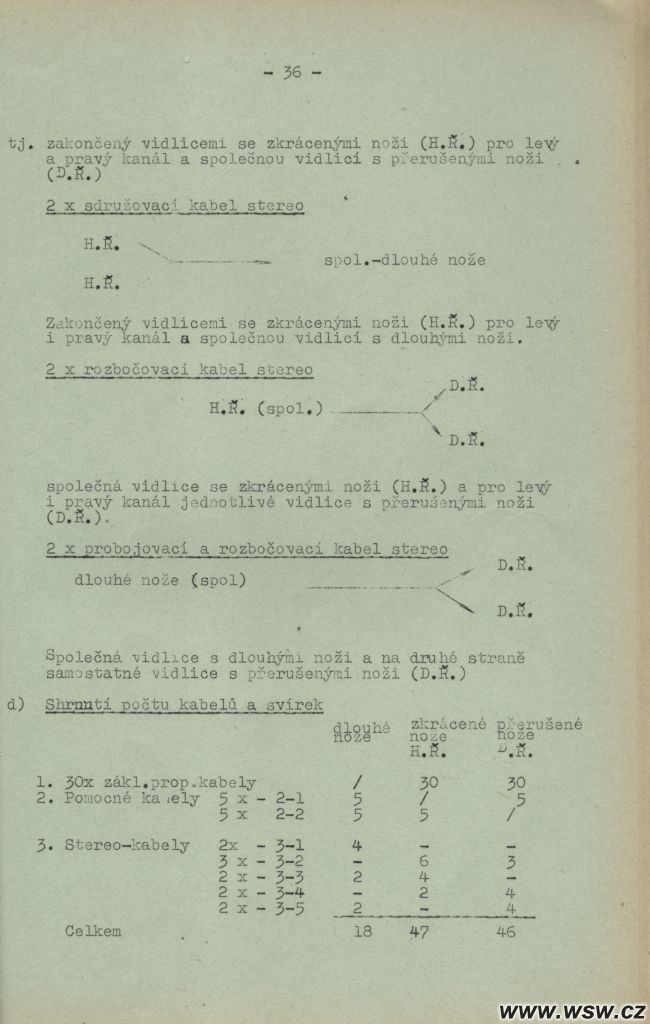

Strana 36 |
![](91WSW_RECONST/TN_WSW_RECONST36.JPG)

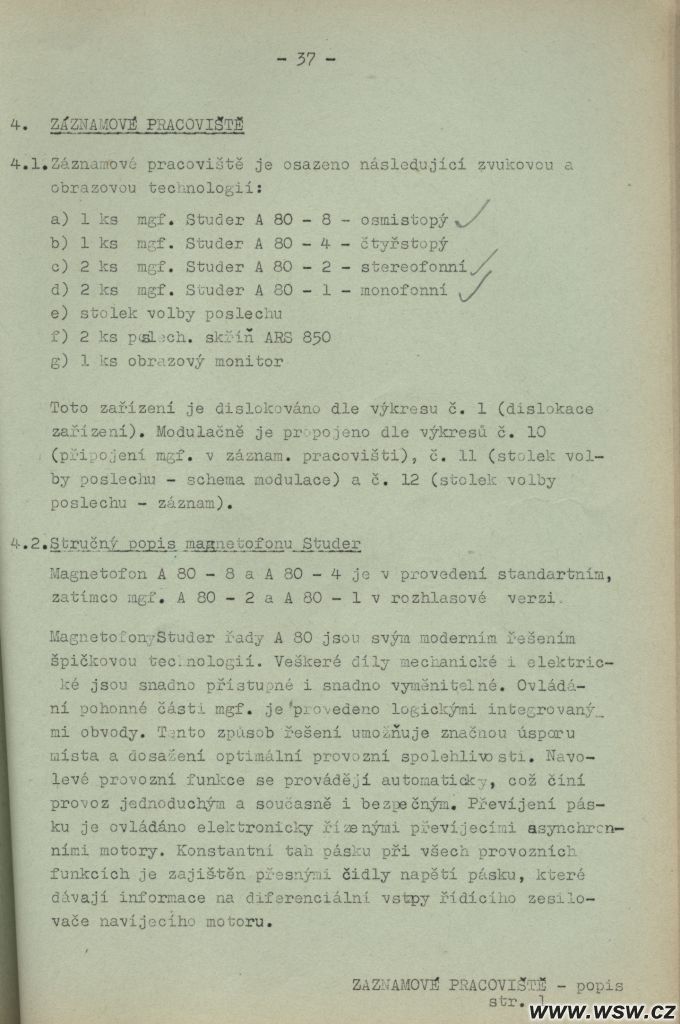

Strana 37 |
![](91WSW_RECONST/TN_WSW_RECONST37.JPG)
Strana 38 |
![](91WSW_RECONST/TN_WSW_RECONST38.JPG)

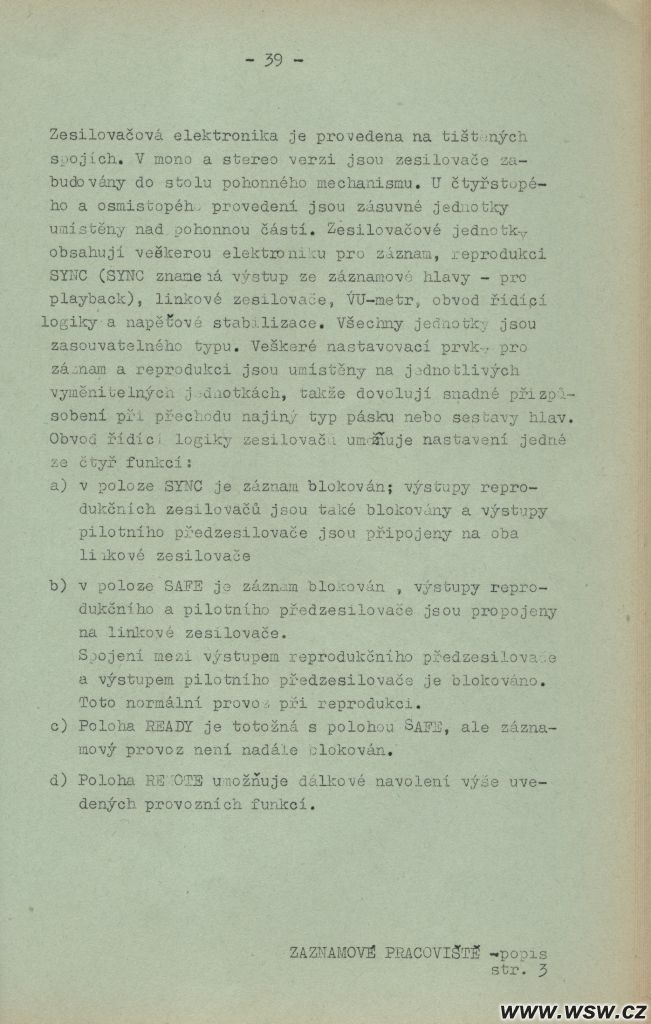

Strana 39 |
![](91WSW_RECONST/TN_WSW_RECONST39.JPG)
Strana 40 |
![](91WSW_RECONST/TN_WSW_RECONST40.JPG)

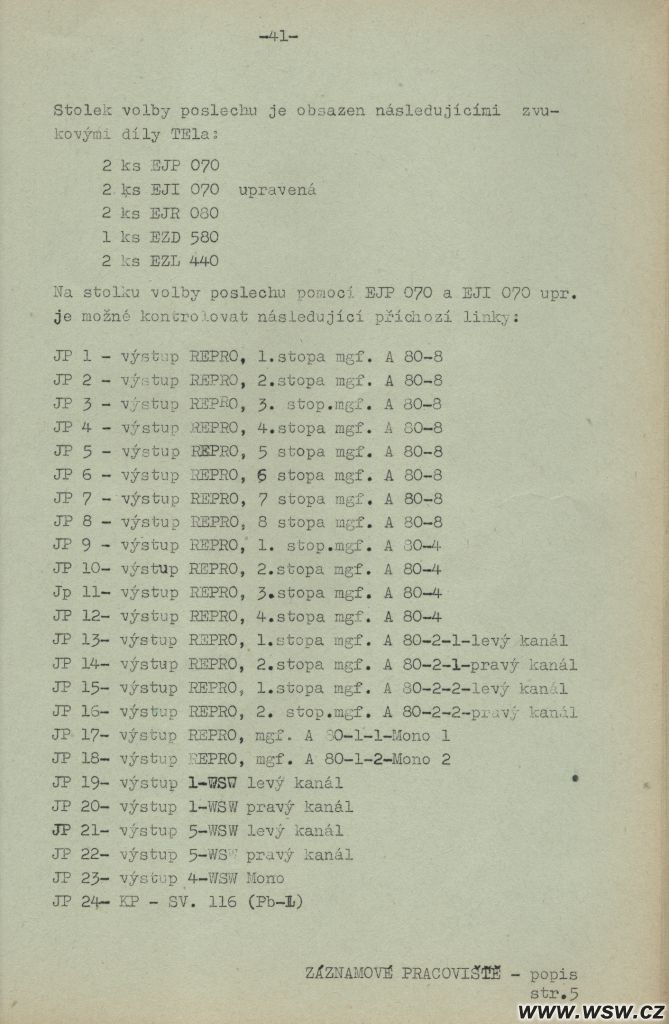

Strana 41 |
![](91WSW_RECONST/TN_WSW_RECONST41.JPG)
Strana 42 |
![](91WSW_RECONST/TN_WSW_RECONST42.JPG)
Strana 43 |
![](91WSW_RECONST/TN_WSW_RECONST43.JPG)
Strana 44 |
![](91WSW_RECONST/TN_WSW_RECONST44.JPG)
Strana 45 |
![](91WSW_RECONST/TN_WSW_RECONST45.JPG)
Strana 46 |
![](91WSW_RECONST/TN_WSW_RECONST46.JPG)

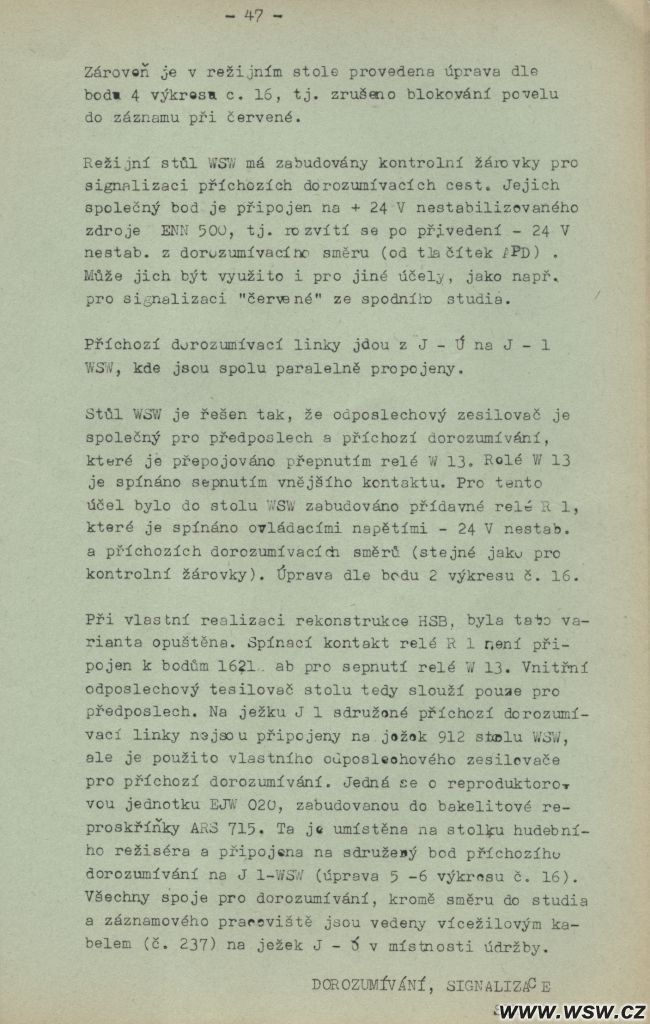

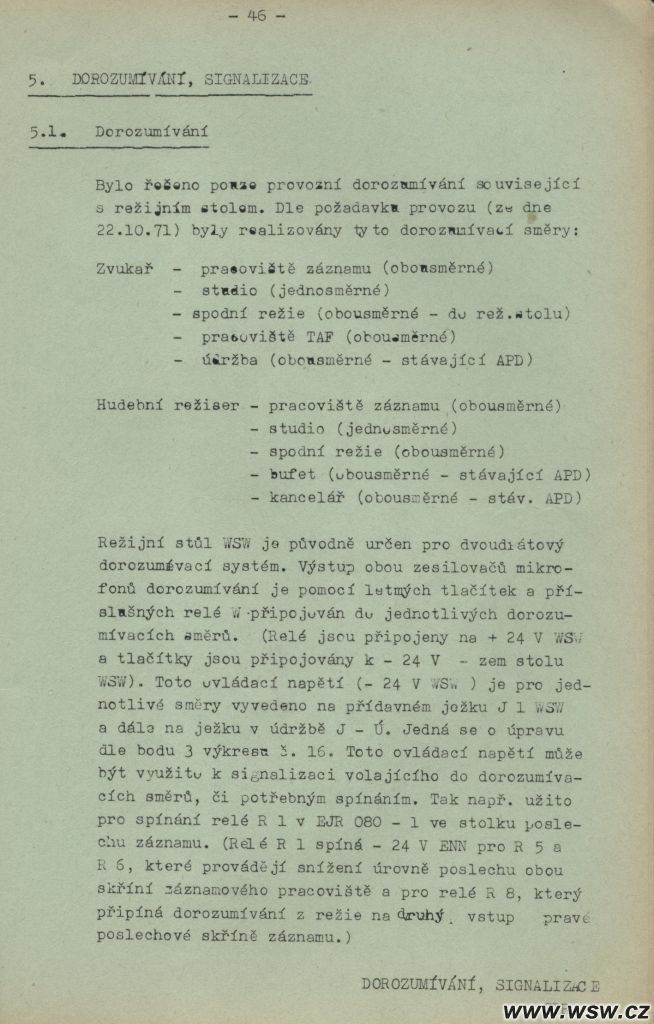

Strana 47 |
![](91WSW_RECONST/TN_WSW_RECONST47.JPG)

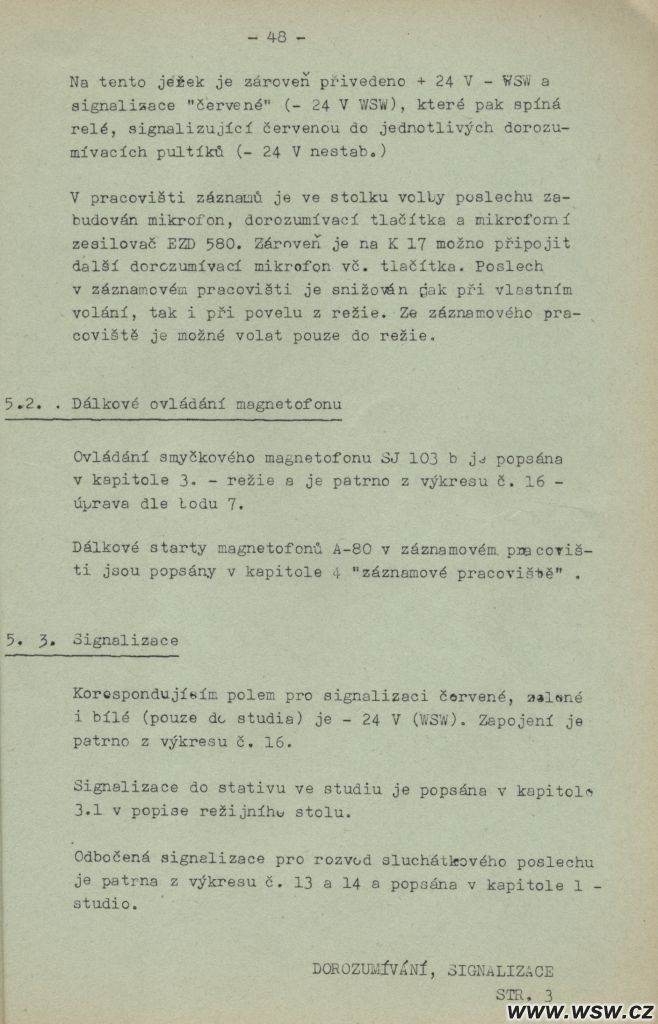

Strana 48 |
![](91WSW_RECONST/TN_WSW_RECONST48.JPG)

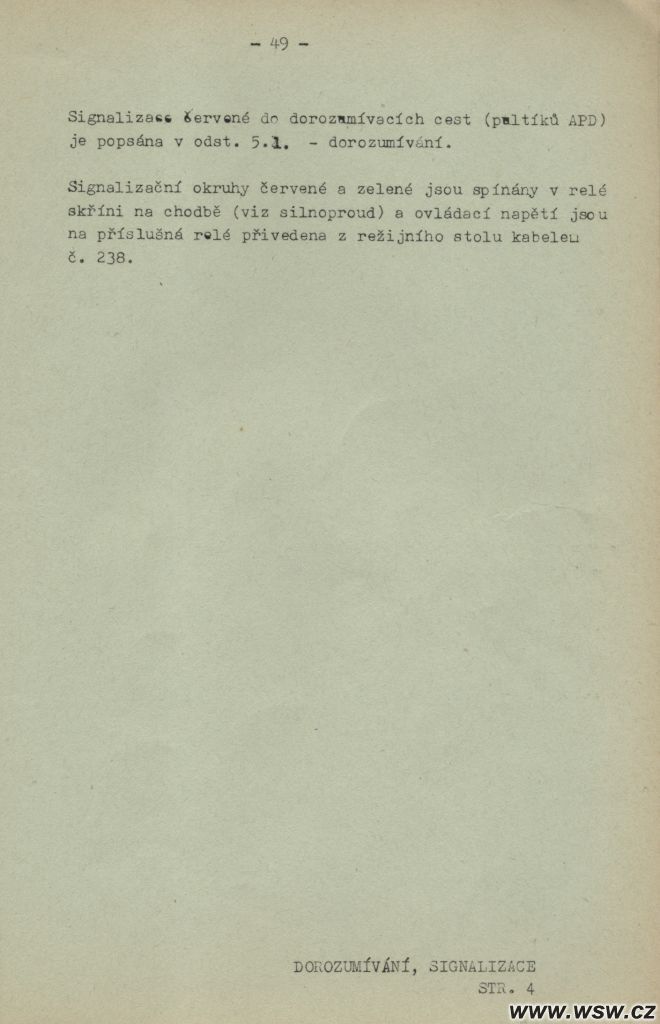

Strana 49 |
![](91WSW_RECONST/TN_WSW_RECONST49.JPG)

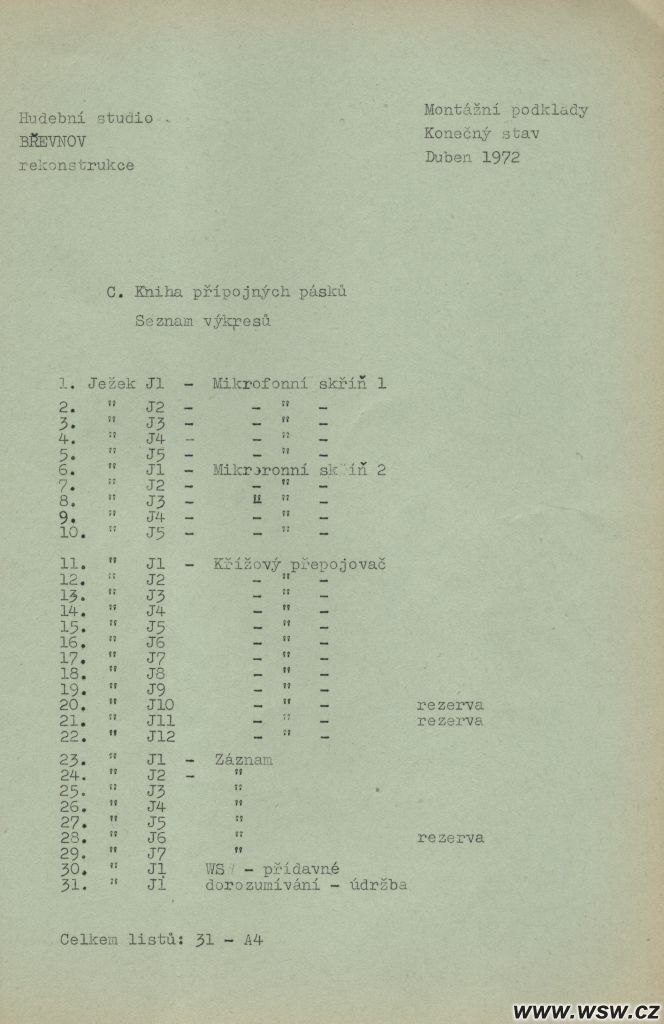

Strana 50 |
![](91WSW_RECONST/TN_WSW_RECONST50.JPG)
Strana 51 |
![](91WSW_RECONST/TN_WSW_RECONST51.JPG)
Strana 52 |
|
|
|
