REŽIJNÍ STŮL WSW - SIEMENS

Před dávnými časy existovala v Rakousku firma WSW, (WIENER SCHWACHSTROMWERKE GESELLSCHAFT M.B.H)
která vyráběla rádia a jejich komponenty a také vybavení pro zvuková studia. Po letech se spojila s firmou SIEMENS.
Tato stránka dokumentuje jeden z jejich velmi kvalitních výrobků - režijní zvukový stůl, který byl vyroben pravděpodobně
kolem roku 1966 a do ČR dovezen 1970...

Trochu povídání o historii režijního stolu WSW-Siemens
HISTORIE
*
*
FOTO
GALERIE
*		 Zajímavosti - technické detaily.
FOTO
SPECIAL
*
POHLED
*

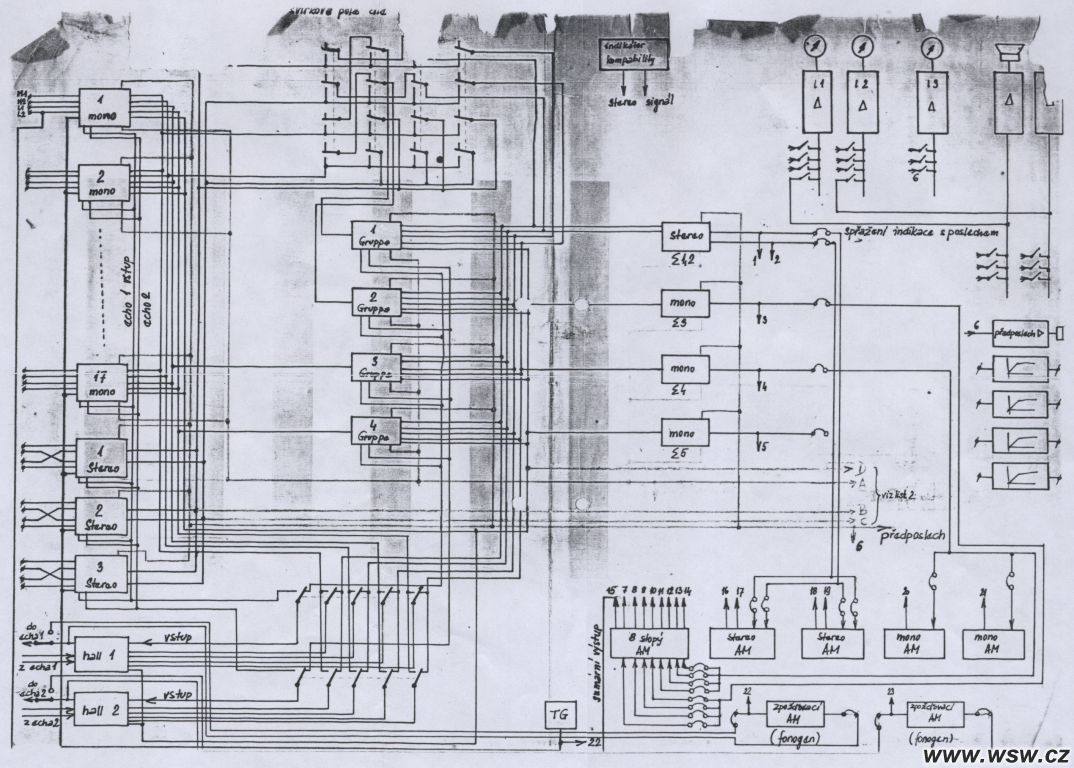

*		 Zjednodušené blokové schema režijního stolu.
BLOKOVÉ
SCHEMA
*

Zapojení přepojovacího pole.
PŘEPOJ.
POLE
*

Zapojení kontaktních polí - ježků.
KONTAKTNÍ
JEŽCI
*

Zpráva o rekonstrukci HSB.
ZPRÁVA,
PROTOKOL
a další.


DOKUMENTACE
Modul vstup mono
01
VSTUP
MONO		 Modul vstup stereo
02
VSTUP
STEREO		 Modul efektové cesty - "ECHO"
03
ECHO
*		 Modul skupina - GRUPPE
04
SKUPINA
STEREO		 Modul výstup mono - SUMA MONO
05
VÝSTUP
MONO

Modul výstup stereo
06
VÝSTUP
STEREO

Modul kompresor
07
KOMPRES.
*

Modul indikátorového zesilovače
08
INDIK
AMP
Linkový oddělovací zesilovač
09
LINKOVÝ
AMP		 Mikrofonní zesilovač
10
MIC
AMP		 2W zesilovač
11
2 W
AMP		 Dvojitý linkový oddělovací zsilovač.
12
2x DIS
AMP		 Jednotka zdroje
13
ZDROJ
PS 4A
14
KOMPATIB
METER		 Tónový generátor
15
TONE
GENER


16
ZAPOJENÍ
JEŽKŮ


DALŠÍ ZAŘÍZENÍ

Studiový magnetofon Sander Jansen SJ 100 - (též "2K")
SANDER
JANSEN
SJ 100

 Studiový magnetofon Sander Jansen SJ 103
SANDER
JANSEN
SJ 103		 Záznamový zesilovač AV 81
REC
AMP
AV 81		 Některé starší mikrofony Neumann
MIC
NEUMANN
*		 Některá starší komerční zařízení Tesla, Svazarm ap.
TW40,140
TM102b
TVM aj.


*
*
*


*
*
*


*
*
*
